Вентзазор на фасаде обеспечивает движение воздуха за облицовкой, помогает отводить влагу и просушивать наружную часть стены. Разбираем, какой размер выбрать, почему важна непрерывность канала и где его чаще всего перекрывают при монтаже.
Практическое руководство по устройству вентиляционного зазора в фасадной системе частного дома: назначение воздушного канала, ориентир по ширине, связь с утеплителем и мембраной, узлы окон, цоколя и карниза, различия деревянной и металлической подсистемы и контроль монтажа.
Вентзазор на фасаде — это воздушный канал между наружной облицовкой и расположенным за ней слоем стены, утеплителя или гидроветрозащитной мембраны. Его задача — не сделать дом теплее за счёт пустоты, а обеспечить просушивание наружной зоны стены и отвод случайно попавшей за облицовку воды. Для типовых навесных вентилируемых фасадов частного дома практическим ориентиром часто служит диапазон 40–60 мм, но универсальной цифры для всех систем нет: размер задают по проекту и техническим требованиям выбранной конструкции.
Важна не только ширина. Рабочий канал должен быть непрерывным: воздух поступает снизу, проходит за облицовкой и выходит сверху. Если его перекрыть утеплителем, отливом, горизонтальным бруском или глухим узлом под карнизом, формально оставленный зазор перестаёт нормально работать.
Наружная облицовка — только видимая часть вентилируемого фасада. За ней находится подсистема, при необходимости теплоизоляция, защитная мембрана и воздушная прослойка. В каркасном доме канал обычно формируют контробрешёткой поверх гидроветрозащитного слоя, в каменной стене с навесной облицовкой — фасадной подсистемой. В кирпичной облицовке воздушная прослойка располагается между лицевой кладкой и стеной или утеплителем.
Поэтому один и тот же узел нельзя без проверки переносить с деревянного дома на газобетон или с планкена на тяжёлые панели. Сначала определяется конструкция стены и фасада, затем — положение рабочего воздушного канала. Для понимания всей стены можно отдельно посмотреть устройство и утепление стены каркасного дома и варианты внешней отделки дома из газобетона.

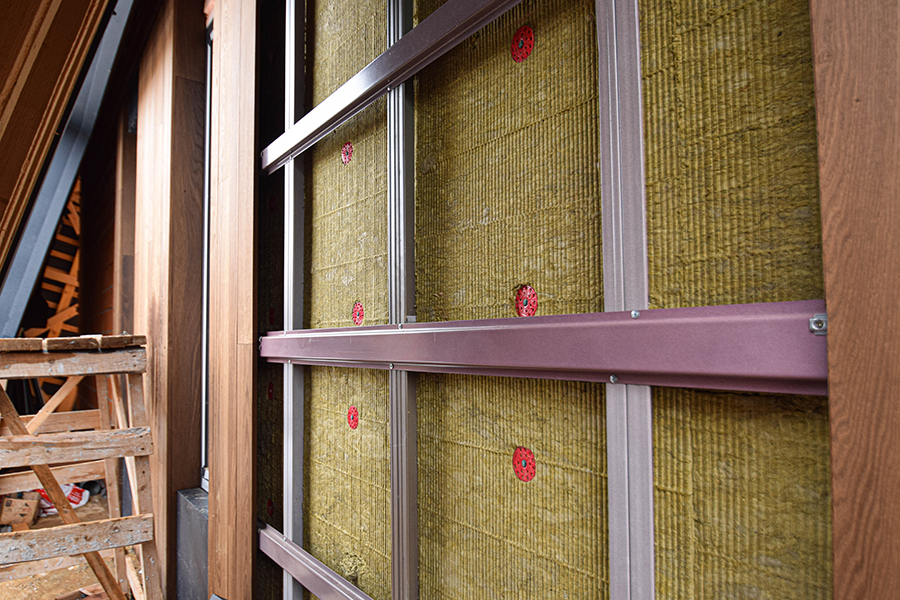

Фото 1. Вентилируемый фасад с металлической подсистемой
Если наружная отделка относится к вентилируемой системе, воздушный канал является её рабочей частью. Он создаёт условия, при которых наружная зона стены может высыхать после дождя, мокрого снега и сезонного увлажнения. Попавшая за облицовку вода должна иметь путь вниз, а влажный воздух — возможность выйти наружу.
Нужен ли вентзазор на фасаде, определяется не маркой утеплителя, а конструкцией наружной системы. В штукатурном фасаде такого канала нет. Для планкена, ряда фасадных панелей, сайдинга и других навесных облицовок он является частью конструкции.
Снизу фасада оставляют возможность для притока наружного воздуха, затем поток проходит по вертикальному каналу за облицовкой и выходит в верхней части стены. Движению помогают ветер и температурные различия. На частном доме важнее всего сохранить свободный путь воздуха по всей высоте участка фасада.
Канал не должен превращаться в набор закрытых полостей. Обрезки утеплителя, провисающая мембрана, монтажная пена, горизонтальный брусок, отлив или декоративная планка могут разделить его на глухие участки. Поэтому фасад проверяют не только на прямой стене, но и у цоколя, окон, дверей, фронтонов и карнизов.
Вход и выход защищают от насекомых и крупного мусора сетками или перфорированными элементами, предусмотренными системой. Такая защита должна сохранять свободное сечение для воздухообмена.
Для типовых навесных вентилируемых фасадов малоэтажного дома часто ориентируются на 40–60 мм. Это разумная отправная точка, но не универсальная норма для любой облицовки. Конкретную ширину назначают с учётом подсистемы, высоты стены, материала облицовки, геометрии основания и требований документации на выбранную фасадную систему.
Искать один «минимальный вентзазор» вне контекста конструкции неправильно. У деревянной облицовки по обрешётке и у навесного фасада с тяжёлыми плитами различаются подсистема, крепёж и узлы. Для навесных фасадных вентилируемых систем действуют отдельные требования к проектированию, производству работ и эксплуатации. Поэтому размер канала должен появляться в проекте, а не определяться случайным сечением купленного бруска.

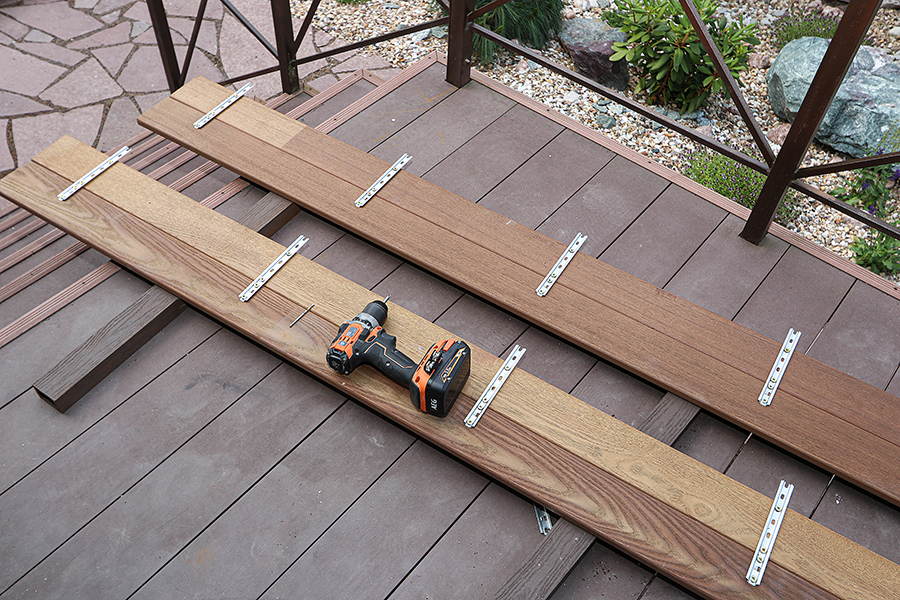

Фото 2. Монтаж планкена на скрытый крепеж Lesfix
Вентиляционную прослойку иногда пытаются использовать как дополнительный утеплитель: увеличить расстояние за облицовкой и ожидать снижения теплопотерь. Для вентилируемой системы это неправильная логика. Тепловую защиту обеспечивает состав стены и рассчитанный слой теплоизоляции, а воздушный канал нужен прежде всего для влагоотвода и вентиляции наружной зоны.
При недостаточной теплозащите корректируют конструкцию стены, толщину утепления и теплопроводные включения, а не ширину пустоты. Избыточный вынос фасада, наоборот, усложняет обрешётку или кронштейны и меняет работу подсистемы.

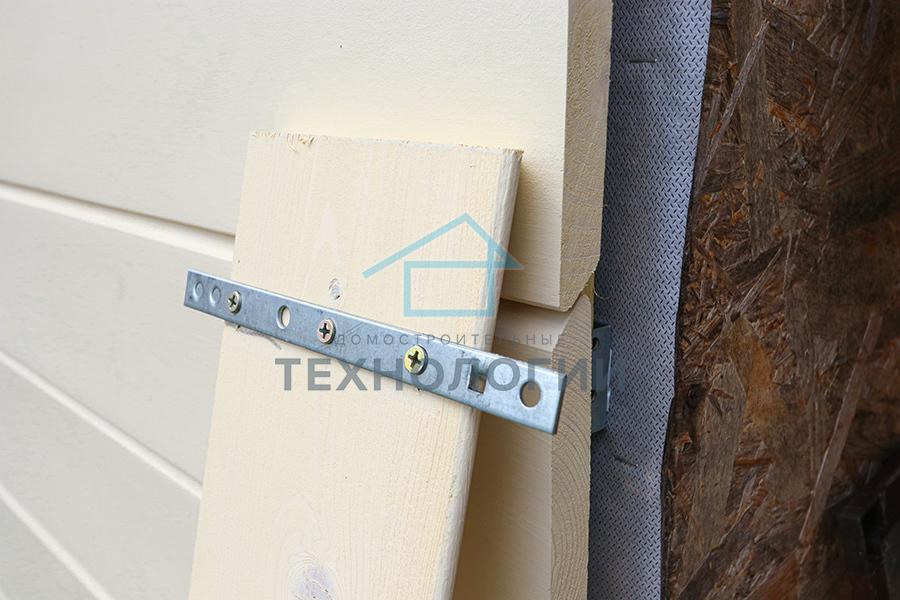

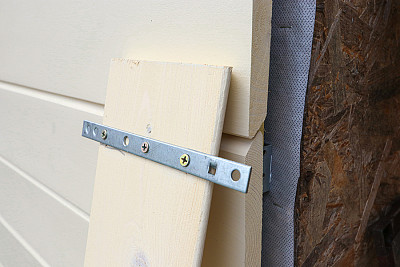

Технологический промежуток между соседними досками и вентиляционный канал за ними — тоже разные элементы. При монтаже скошенного планкена зазор между досками нужен для работы облицовки и крепежа, а пространство за доской — для вентиляции фасада.
В утеплённом навесном фасаде воздушный канал обычно располагается снаружи гидроветрозащитного слоя. Мембрана защищает теплоизоляцию от продувания и наружной влаги, а её нахлёсты, примыкания и проходы крепежа выполняют по требованиям выбранной системы.
Утеплитель не должен выпирать в вентиляционный канал. Если плиты установлены неровно или мембрана провисает, фактическая ширина местами становится значительно меньше проектной. На чертеже фасад остаётся правильным, а на объекте появляются сужения, карманы и участки со слабым воздухообменом.
Для деревянной облицовки дополнительно учитывают геометрию доски и способ её крепления: размеры профиля влияют на обрешётку и узлы. Эти параметры отдельно разобраны в статье про размеры планкена для фасада.
На прямой стене вентзазор сделать проще всего. Проблемы чаще возникают там, где канал встречается с другими элементами здания. Подоконный отлив, откос, цокольная планка или подшивка кровли могут полностью перекрыть движение воздуха, если узел заранее не продуман.
В нижней части фасада одновременно обеспечивают приток и защиту от насекомых и крупного мусора. В верхней части нужен выход воздуха — канал не должен заканчиваться глухой полостью под карнизом. Окно разрывает вертикальный поток, поэтому под и над проёмом предусматривают решения, сохраняющие работу фасада.
В кирпичной облицовке принцип удаления влаги сохраняется, но узлы отличаются от навесной доски или панели. В материале про вентилируемый фасад из кирпича по газобетону отдельно разобраны воздушная прослойка, продухи, гибкие связи и опирание лицевой кладки.

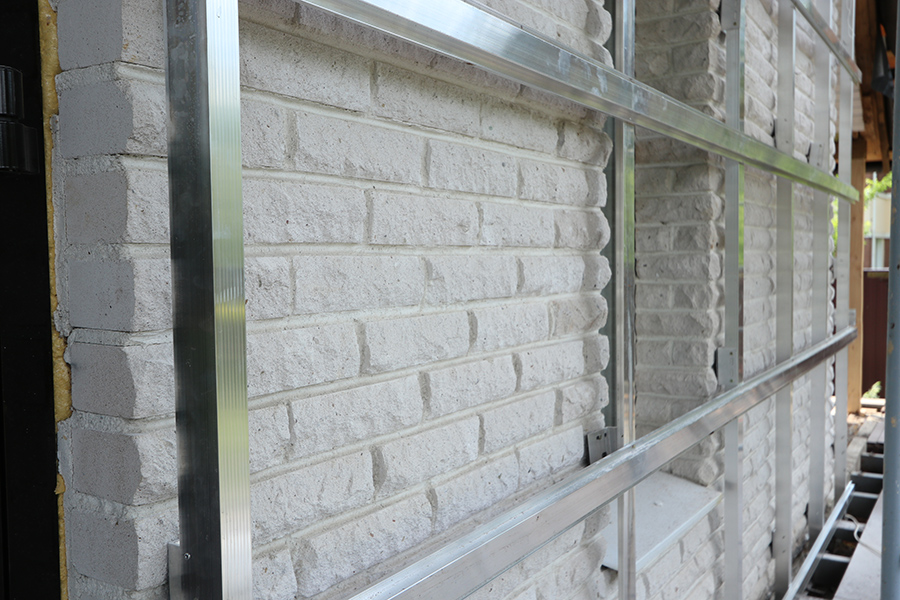

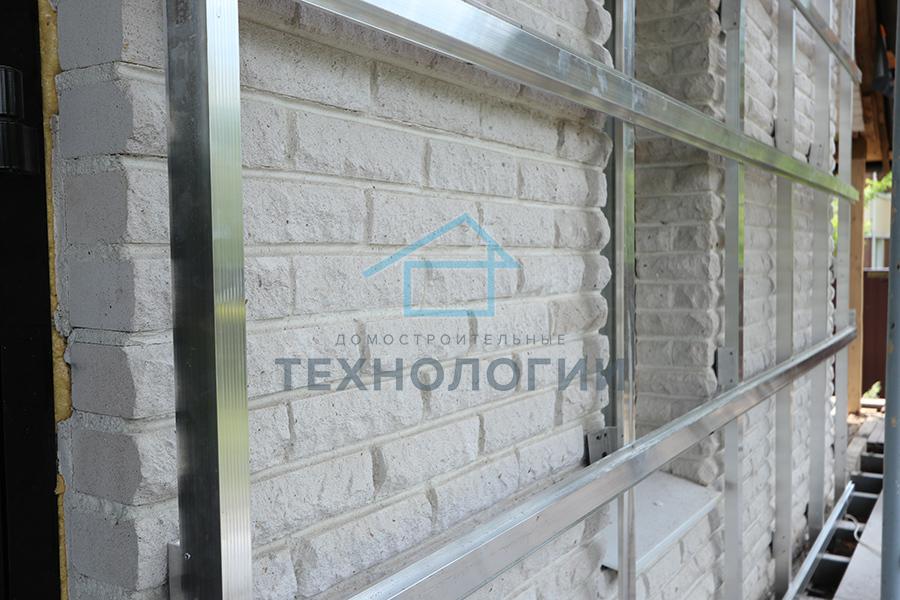

Фото 3. Металлическая подсистема вентилируемого фасада

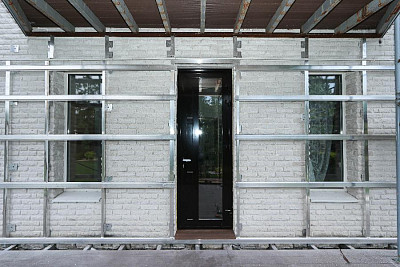

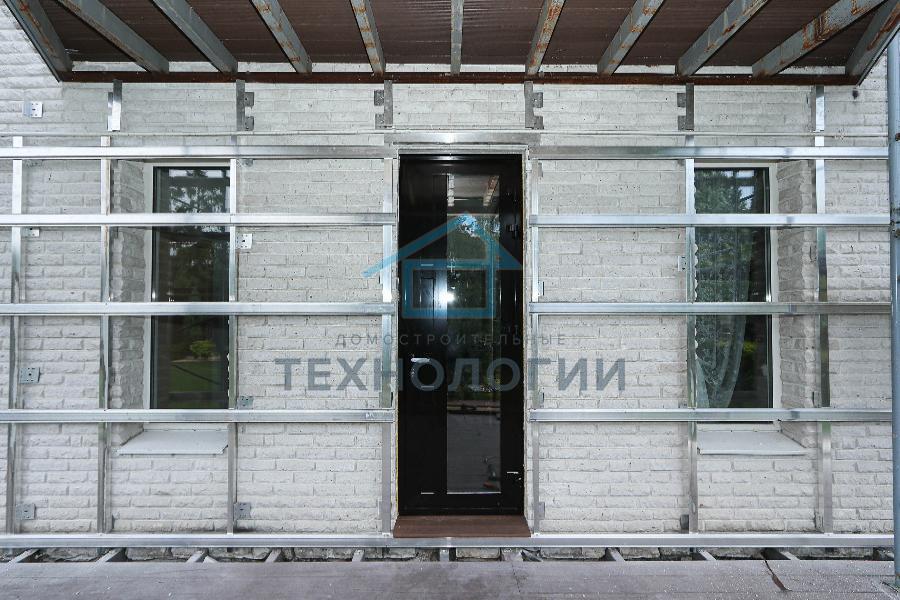

Воздушный канал может формироваться деревянной контробрешёткой или металлической подсистемой. Принцип одинаков: между облицовкой и защищаемой частью стены сохраняется непрерывное пространство. Но сами конструкции работают по-разному.
У деревянной обрешётки ширина канала часто связана с сечением контррейки. Здесь важны влажность древесины, геометрия и отсутствие горизонтальных перемычек, перекрывающих вертикальный поток. У металлической системы размер задаётся вылетом кронштейнов и положением направляющих; дополнительно учитывают крепление к основанию, нагрузки от облицовки и теплопроводные включения.
Поэтому вопрос, как правильно сделать вентзазор на фасаде, нельзя отделять от выбора подсистемы. Если облицовку и крепёж купили заранее, а воздушный канал пытаются «найти» в оставшемся пространстве, проектирование фактически выполняется уже во время монтажа.

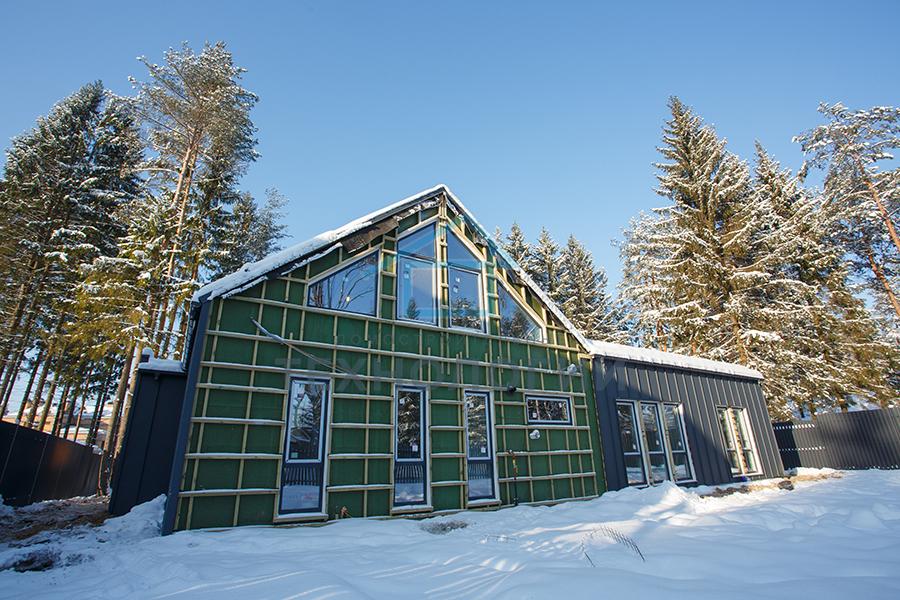

Фото 4. Деревянная подсистема
Для деревянного фасада дополнительно контролируют состояние облицовки. Древесина гигроскопична и меняет размеры при изменении влажности, поэтому ей нужны защитная отделка, правильные технологические зазоры и вентиляция тыльной стороны. Варианты материалов можно сравнить в статье чем отделать фасад каркасного дома.
Контроль лучше проводить, пока подсистема ещё открыта. После завершения отделки большая часть канала становится недоступной для осмотра.
Если уже на этапе подсистемы видно, что канал упирается в сплошной элемент, исправлять узел нужно сразу. Надежда на то, что воздух «как-нибудь обойдёт», часто заканчивается локальным увлажнением, которое обнаруживается только после появления дефектов отделки.

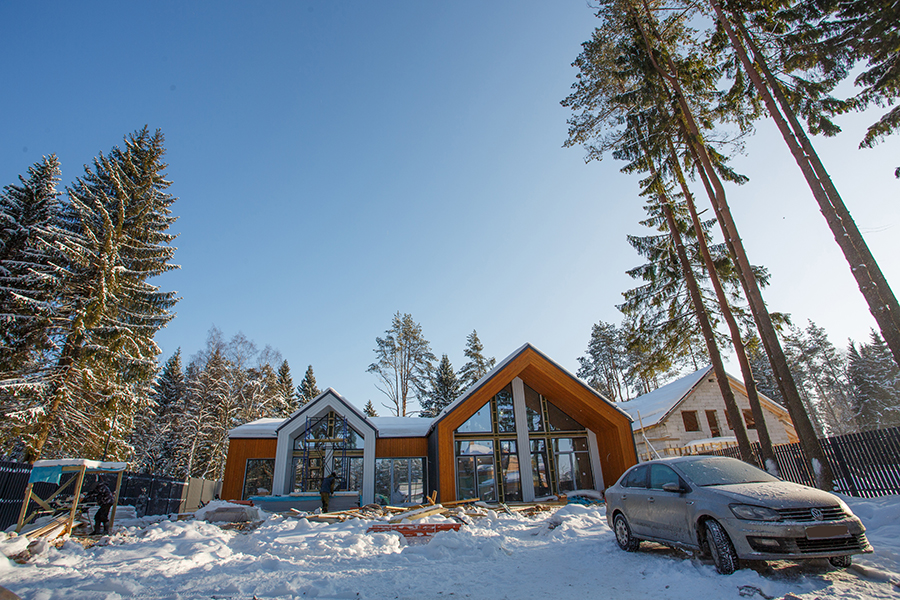

Фото 5. Готовый фасад
Вентзазор на фасаде нужен для работы вентилируемой системы: он обеспечивает путь для воздуха, помогает отводить случайную влагу и просушивать наружную часть стены. Для типового навесного фасада малоэтажного дома диапазон 40–60 мм можно использовать как предварительный ориентир, но окончательный размер должен соответствовать проекту и требованиям конкретной системы.
Главное — непрерывность канала. Воздух должен войти снизу, пройти за облицовкой, не потеряться в узлах окон и выйти сверху. Если путь перекрыт, увеличивать толщину контррейки бессмысленно. Хороший вентфасад определяется не одной цифрой, а правильной работой всей цепочки: основание, утеплитель, мембрана, подсистема, воздушный канал, примыкания и облицовка. Другие конструктивы и материалы собраны в библиотеке фасадов.
