Толщина утеплителя для фасада не выбирается по принципу «100 мм хватит всем». Для частного дома в Москве и Московской области сначала оценивают всю наружную стену: материал и толщину основания, теплопроводность слоёв, режим эксплуатации, площадь окон и участки, через которые тепло уходит быстрее. После этого расчётом определяют, нужен ли дополнительный утеплитель и какой толщины достаточно для конкретной конструкции.
Для однородного слоя логика проста: чем ниже теплопроводность материала и больше его толщина, тем выше сопротивление теплопередаче. Но реальный фасад неоднороден. Кронштейны металлической подсистемы, направляющие, перемычки, армопояса, края перекрытий, оконные и дверные проёмы создают теплопроводные включения. Поэтому итог проверяют не только по «миллиметрам ваты», а по приведённому сопротивлению теплопередаче всей стены.

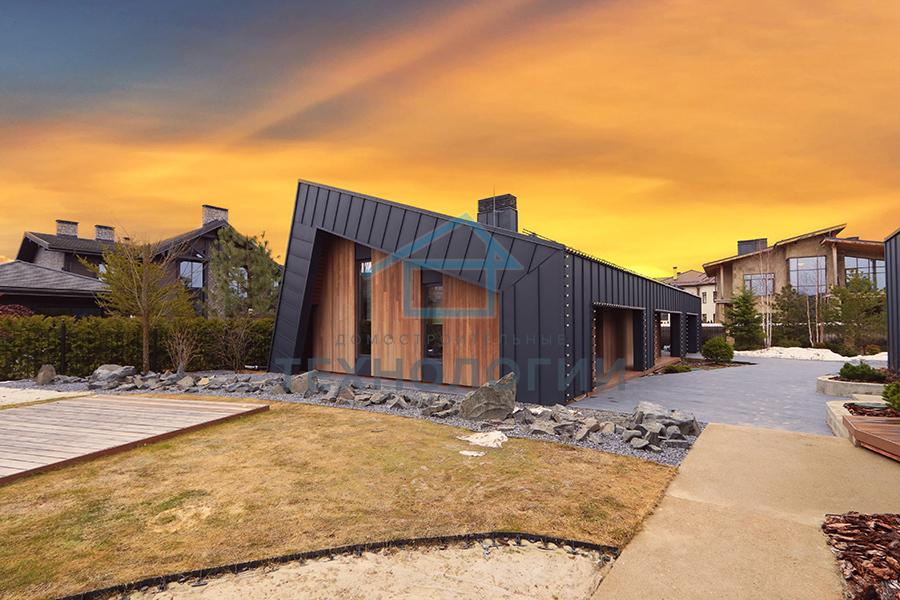

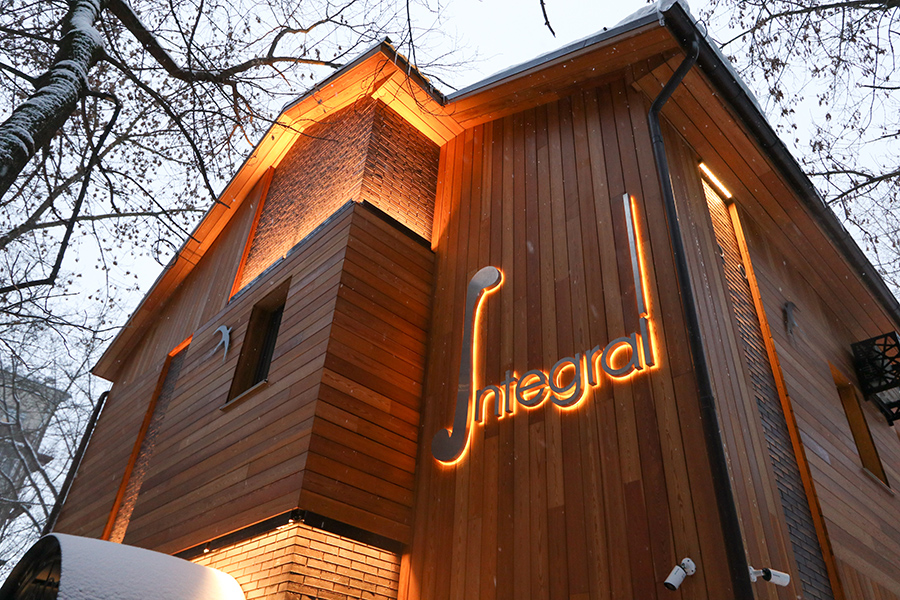

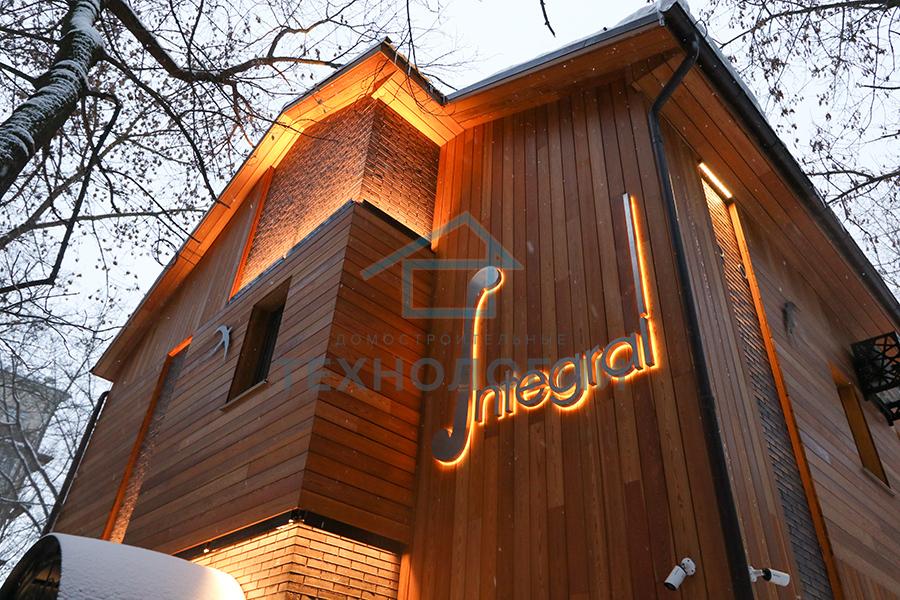

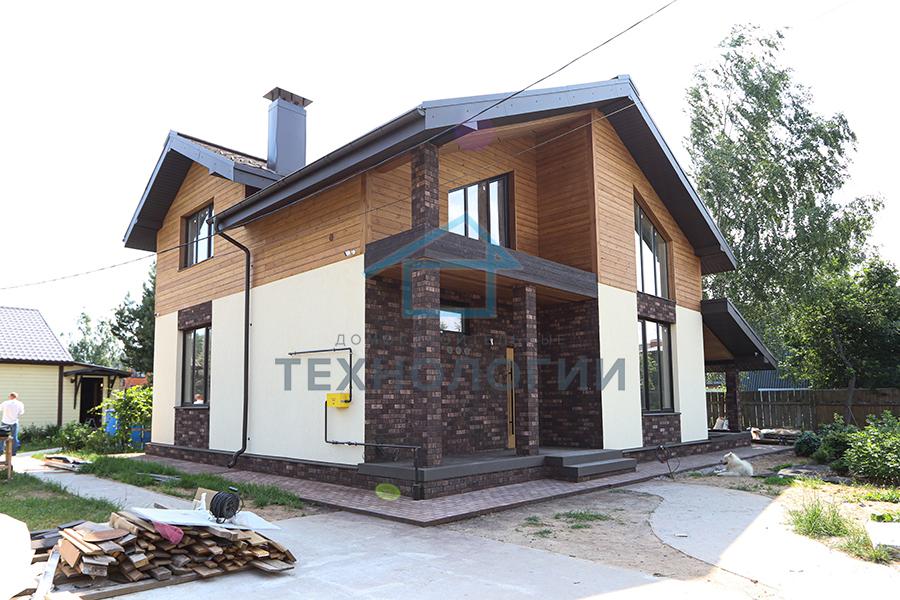

Фото 1. Готовый утеплённый фасад из планкена
Что показывает теплотехнический расчёт фасада
Теплотехнический расчёт отвечает не на вопрос «какой утеплитель лучше», а на вопрос, соответствует ли конкретная ограждающая конструкция требуемой теплозащите. Для этого рассматривают стену целиком, а не один слой. Кирпич, газобетон, древесина, каркас, минераловатный утеплитель и другие материалы имеют разную теплопроводность и по-разному участвуют в общей работе стены.
Для постоянно отапливаемого дома важен именно расчётный подход. Например, решение о дополнительном утеплении дома из газобетона зависит от плотности и толщины блока, влажностного режима стены, архитектуры и фасадной системы. Для каркасной стены свои исходные данные: глубина стоек, перекрёстное утепление, доля древесины и качество непрерывного теплозащитного контура.
В действующей нормативной логике тепловой защиты проверяют не только сопротивление отдельных однородных слоёв, но и приведённое сопротивление теплопередаче ограждающей конструкции. Именно этот показатель позволяет учитывать участки, где теплозащита нарушается крепежом, каркасом и другими неоднородностями.
От чего зависит толщина утеплителя для фасада
Необходимая толщина появляется из набора исходных данных. Если хотя бы часть из них неизвестна, точная цифра превращается в предположение. До расчёта нужно определить:
- регион строительства и расчётные климатические условия;
- назначение здания и режим отопления;
- материал и фактическую толщину наружной стены;
- теплопроводность каждого слоя конструкции в расчётных условиях эксплуатации;
- тип дополнительной теплоизоляции;
- конструкцию фасада — штукатурную, навесную, кирпичную облицовку или другую систему;
- наличие металлических или деревянных элементов, проходящих через слой утепления;
- оконные и дверные проёмы, углы, перемычки, армопояса, перекрытия и другие сложные узлы.
Поэтому одинаковый слой утеплителя на двух домах может давать разный результат. Стена из газобетона и каркасная стена с теми же 100 мм минеральной ваты имеют разную исходную теплозащиту и совершенно разную структуру теплопроводных включений. Отдельно устройство каркасной стены разобрано в материале про толщину стен и утеплителя каркасного дома.
Как считается вклад утеплителя
На базовом уровне сопротивление теплопередаче однородного слоя связано с его толщиной и расчётной теплопроводностью. Если увеличить толщину материала при одинаковой теплопроводности, сопротивление слоя возрастёт. Но брать значение теплопроводности из рекламной карточки и сразу делить миллиметры на коэффициент недостаточно: для проектного расчёта используют характеристики материала, соответствующие условиям эксплуатации конструкции.
Затем сопротивления однородных слоёв рассматривают совместно и проверяют конструкцию по требованиям тепловой защиты. Уже на этом этапе можно понять, насколько сильно несущая стена сама участвует в теплозащите и какой дефицит должен закрыть дополнительный утеплитель.
Такой предварительный расчёт полезен, но для неоднородного фасада он ещё не финальный. Если сквозь утепление проходят кронштейны или каркас, фактические теплопотери будут выше, чем у условной стены, состоящей только из непрерывных плоских слоёв.

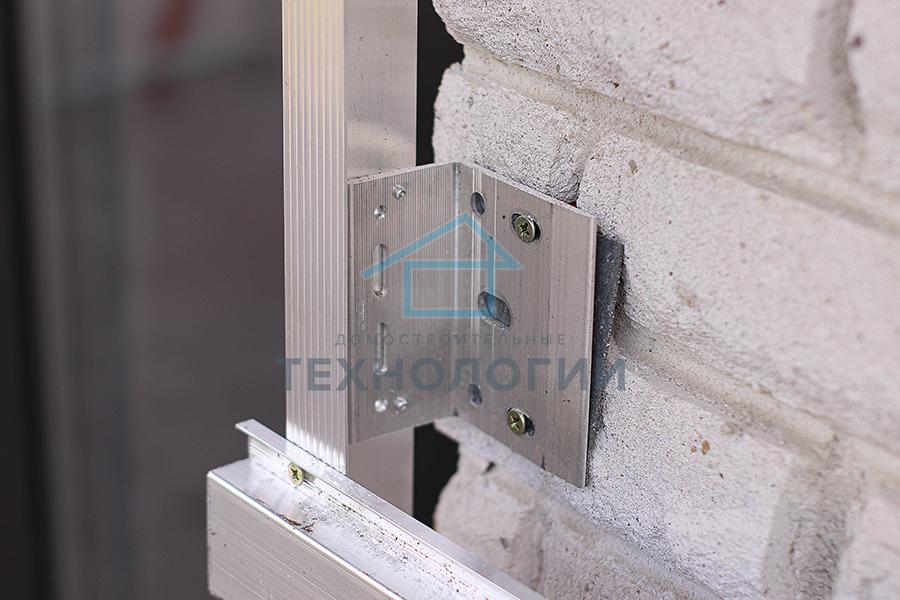

Фото 2. Металлический кронштейн фасадной подсистемы
Почему мостики холода меняют результат расчёта
Мостик холода — это участок ограждающей конструкции, через который тепловой поток проходит интенсивнее, чем через соседнюю область. В реальном доме такими участками становятся не только дефекты монтажа. Часть мостиков заложена самой конструкцией: металлические кронштейны вентфасада, элементы каркаса, монолитные пояса, перемычки, торцы перекрытий и примыкания.
Особенно наглядный пример — навесной фасад на металлической подсистеме. Утеплитель может закрывать всю площадь стены, но кронштейн соединяет холодную наружную зону с основанием и проходит через теплоизоляционный слой. Один элемент невелик, однако на фасаде их много. Поэтому в расчёте учитывают не только свойства утеплителя, но и количество, материал и геометрию теплопроводных включений.
Для каркасных стен похожую роль играют стойки. Древесина проводит тепло иначе, чем минеральная вата, поэтому стена с утеплителем только между стойками не равна сплошному слою ваты такой же толщины. Дополнительное перекрёстное утепление позволяет перекрыть часть каркаса; подробнее этот узел разобран в статье про пирог стены каркасного дома.

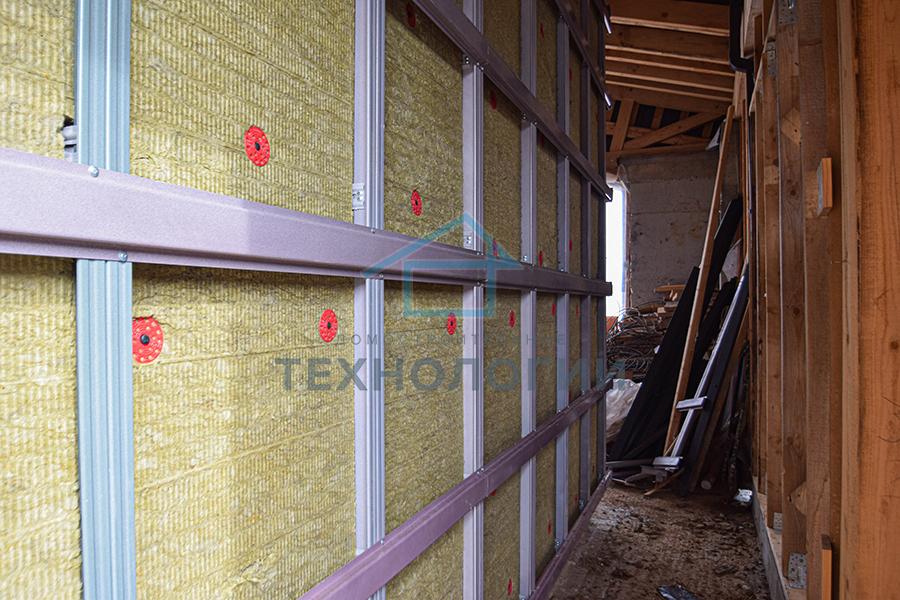

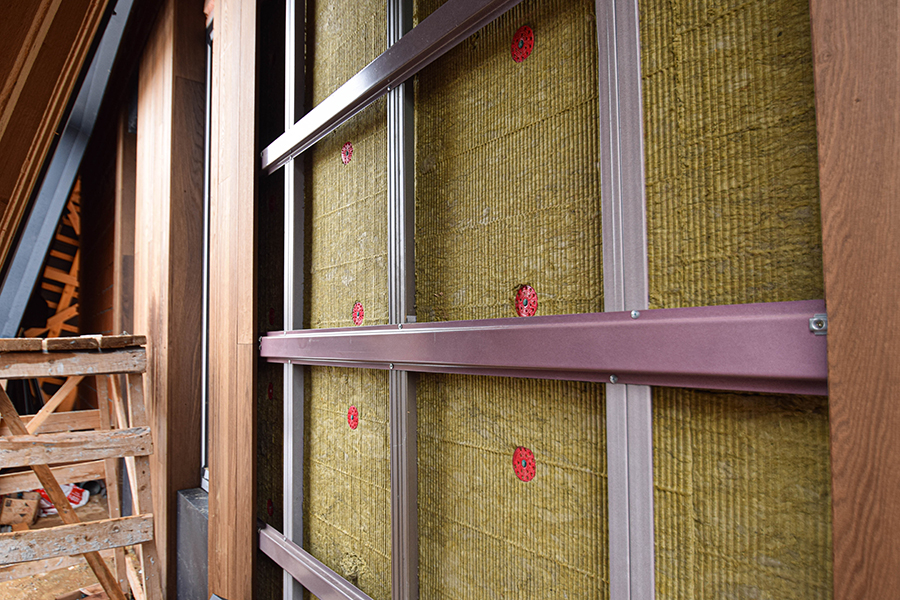

Фото 3. Металлическая усиленная подсистема утеплённого фасада
Металлическая подсистема и приведённое сопротивление стены
Чем больше металла пересекает теплоизоляционный слой, тем важнее учитывать неоднородность конструкции. Это не означает, что металлическая подсистема плохая. Она позволяет выровнять фасад, получить расчётную несущую схему и монтировать тяжёлые облицовки. Но её влияние на теплотехнику нельзя игнорировать.
На практике в расчёт вводят геометрию характерных узлов и оценивают дополнительные теплопотери через линейные и точечные включения. Для повторяющихся кронштейнов значение имеет их количество на площади фасада. Поэтому изменение шага креплений, вылета кронштейна или материала подсистемы способно изменить итог даже при неизменной толщине утеплителя.
В навесном фасаде газобетонного дома кронштейны, утепление, мембрана и вентиляционный зазор должны рассматриваться как одна система. Практическая последовательность такого устройства показана в статье про утепление газобетона и навесной фасад.
Окна, армопояса и другие слабые зоны
Расчёт только по квадратному метру «чистой стены» может выглядеть прекрасно и при этом плохо описывать реальный дом. Чем больше площадь остекления и сложнее архитектура, тем больше значение примыканий.
- Оконные и дверные проёмы. Важны положение блока относительно утепления, откосы и непрерывность теплоизоляционного контура.
- Перемычки и армопояса. Материал этих участков может заметно отличаться по теплопроводности от основной кладки.
- Торцы перекрытий. Без наружного перекрытия утеплителем они становятся выраженными теплопроводными зонами.
- Цоколь и примыкание стены к фундаменту. Здесь одновременно встречаются разные материалы и температурные режимы.
- Углы здания. Геометрия теплового потока отличается от рядового участка стены.
Поэтому хороший теплотехнический расчёт нужен ещё до окончательного выбора фасадной системы. Это позволяет не пытаться исправить готовую стену дополнительными слоями «по месту». Для дома из газобетона возможные наружные системы отдельно собраны в статье про варианты внешней отделки газобетонного дома.
Минеральная вата, ЭППС и другие материалы: почему одной толщины мало
Два утеплителя одинаковой толщины не обязаны давать одинаковую теплозащиту. Они различаются теплопроводностью, паропроницаемостью, прочностью, водопоглощением, пожарными характеристиками и допустимыми областями применения. Поэтому в расчёте сначала определяют требуемое сопротивление, а затем подбирают материал, который подходит конкретной фасадной системе.
Для утеплённых навесных фасадов частных домов широко применяют фасадные минераловатные плиты, когда такое решение предусмотрено системой. Экструдированный пенополистирол — ЭППС — имеет другую структуру и существенно меньшую паропроницаемость. Его нельзя автоматически подставлять вместо минеральной ваты в любой стеновой пирог: необходимо проверять влажностный режим, пожарные требования и документацию конкретной системы.
То же относится к попыткам выбрать материал только по минимальной теплопроводности. Конструкция должна не просто пройти зимний расчёт по теплу, но и нормально работать с влагой в течение эксплуатации.

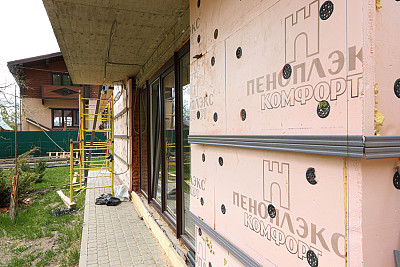

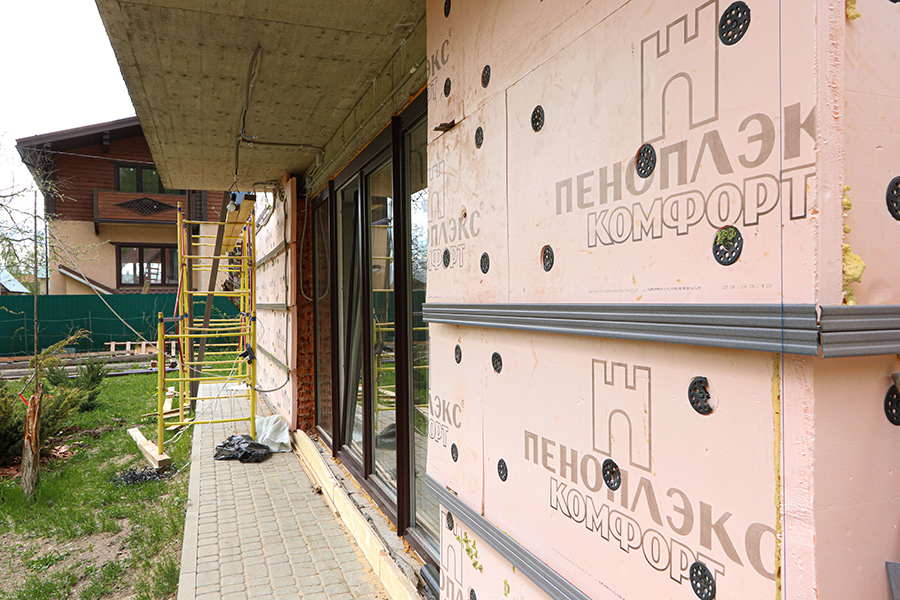

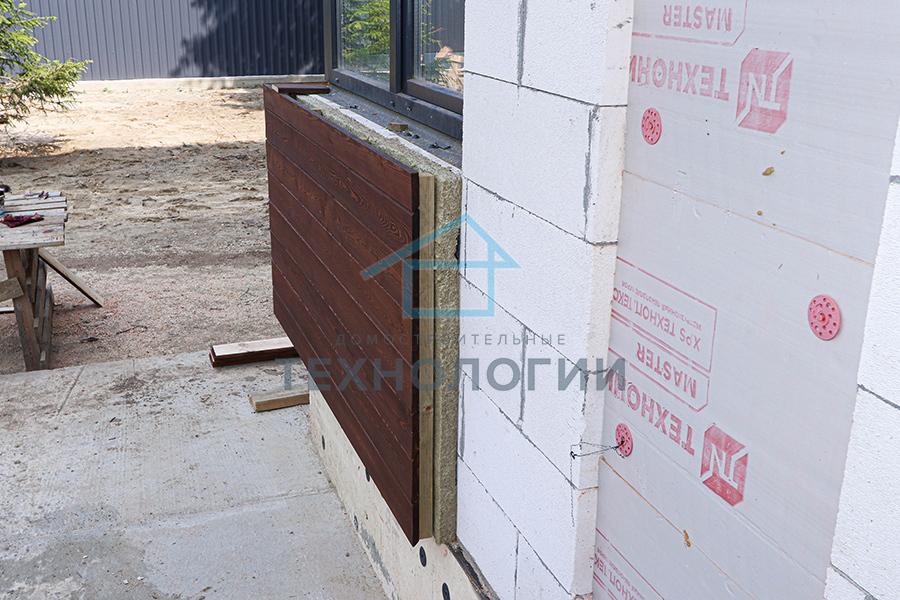

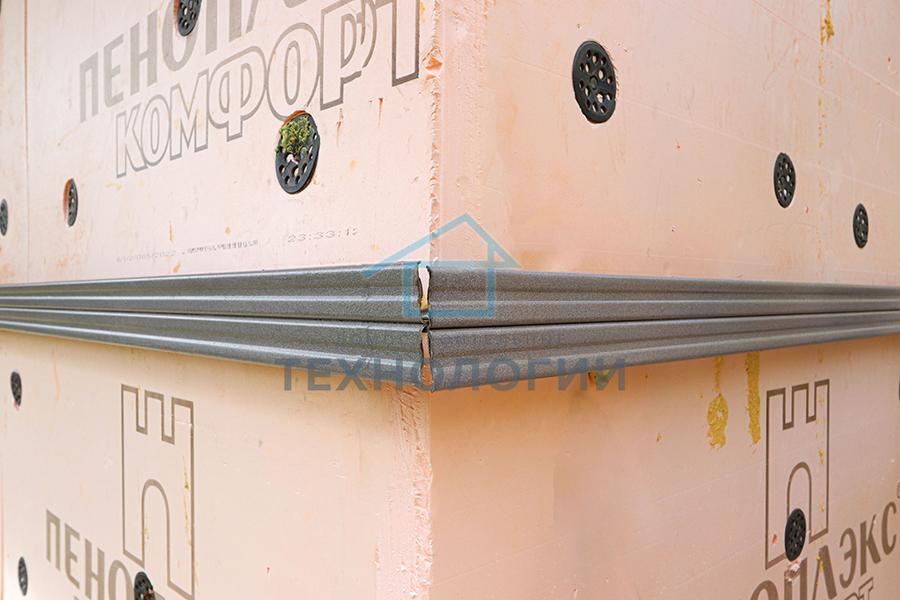

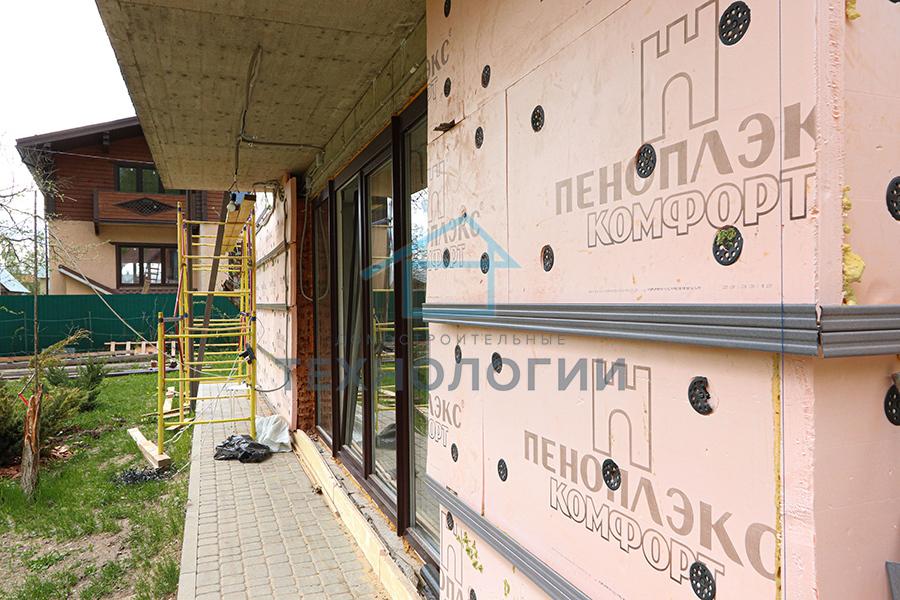

Фото 4. Утеплитель ЭППС
Почему после теплового расчёта проверяют влагу
Достаточное сопротивление теплопередаче ещё не гарантирует правильный влажностный режим. После подбора толщины проверяют, не создают ли слои условия для накопления влаги и способна ли конструкция высыхать в эксплуатации. Особенно важна такая проверка для газобетона, деревянных и каркасных стен.
Поэтому проектирование дома рационально выполнять до закупки фасадных материалов: сначала задают рабочую конструкцию стены, затем выбирают утепление, подсистему и отделку.

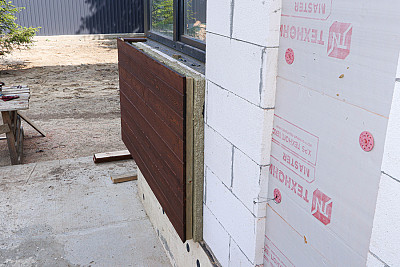

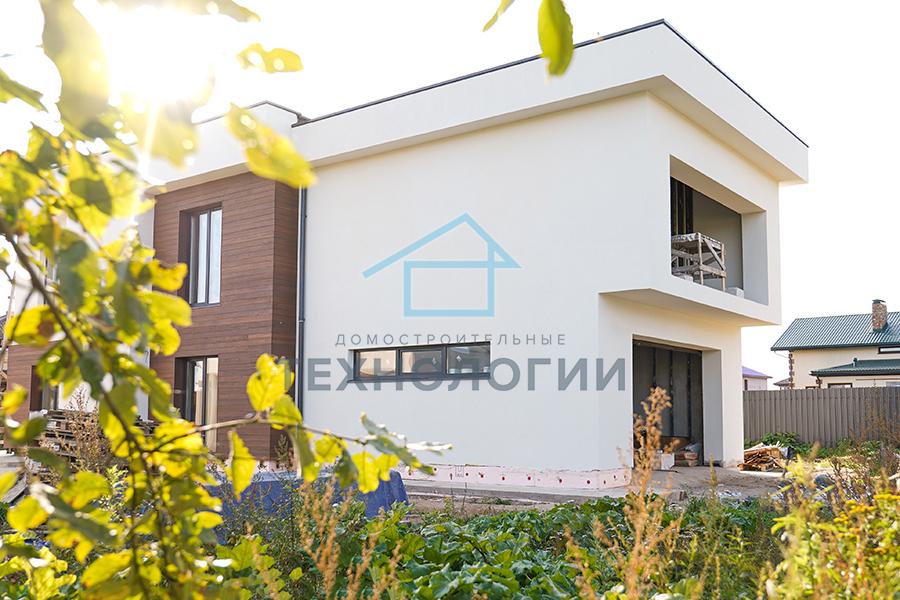

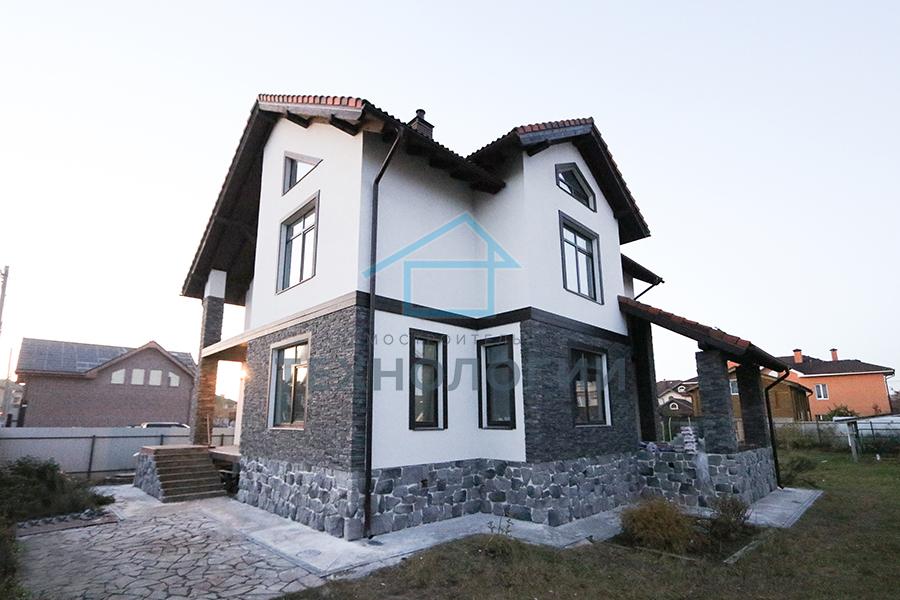

Фото 5. Готовый утеплённый комбинированный фасад
Типичные ошибки при выборе толщины утепления
- Выбирать по соседнему дому. Другой материал стены, площадь окон и система фасада делают такое сравнение неточным.
- Считать только утеплитель. Несущая стена тоже участвует в сопротивлении теплопередаче.
- Игнорировать кронштейны и каркас. Реальная стена неоднородна, поэтому сумма сопротивлений плоских слоёв может завысить результат.
- Использовать паспортную теплопроводность без проверки расчётных условий. Для проекта нужны характеристики, соответствующие эксплуатации конструкции.
- Не учитывать окна, перекрытия и армопояса. Хороший рядовой участок не компенсирует слабые узлы.
- Не проверять влажностный режим. Достаточная теплозащита ещё не гарантирует правильную работу стены с влагой.
- Сначала купить фасад, потом считать. Подсистема и облицовка влияют на конструкцию, поэтому их учитывают до монтажа.
Что нужно подготовить для расчёта
Чтобы расчёт был полезным, инженеру нужны не фотографии утеплителя из магазина, а исходные данные по дому. Минимальный комплект выглядит так:
- регион строительства и назначение дома;
- проектная температура и режим эксплуатации помещений;
- состав наружной стены с толщиной каждого слоя;
- марки или расчётные характеристики материалов;
- планы и фасады с размерами окон и дверей;
- тип наружной отделки и подсистемы;
- узлы перекрытий, армопоясов, цоколя, углов и примыканий;
- для навесного фасада — схема и шаг кронштейнов либо направляющих.
По этим данным можно определить требуемую толщину утепления и увидеть, где экономичнее изменить не миллиметры ваты, а сам узел. Иногда дополнительный сплошной слой, перекрывающий теплопроводные элементы, эффективнее простого увеличения утеплителя внутри неоднородного каркаса.
Как использовать расчёт при выборе фасада
Теплотехника не диктует цвет и фактуру дома, но задаёт технические границы. После расчёта становится понятно, требуется ли наружное утепление, сколько места займёт система, какой вылет нужен подсистеме и какие примыкания придётся проработать.
Только после этого имеет смысл окончательно выбирать облицовку. Деревянный планкен, термодерево, кирпич, фиброцемент и другие материалы предъявляют разные требования к креплению и подсистеме. В библиотеке фасадов можно сравнить сами варианты наружной отделки, а при переходе к реализации — посмотреть направление наружной отделки фасадов.

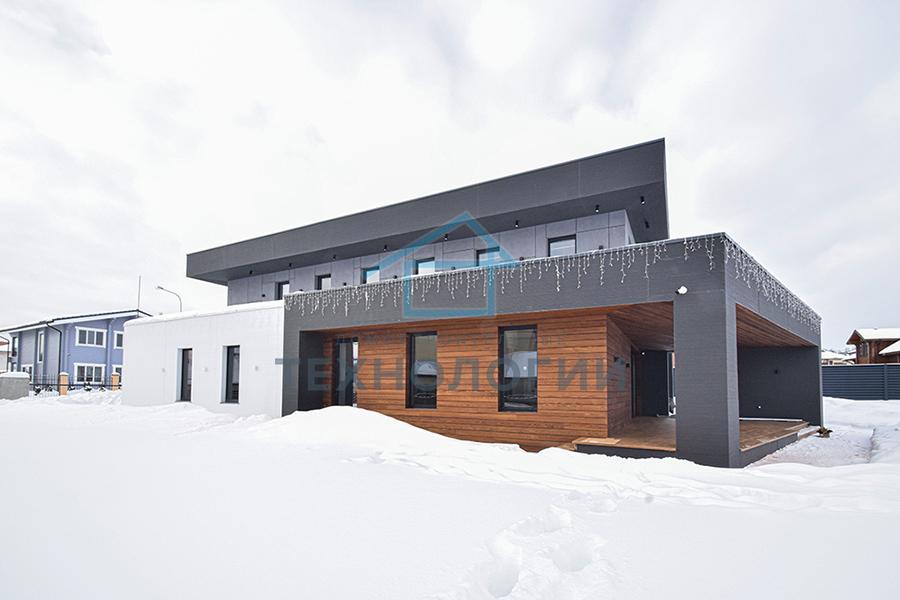

Фото 6. Готовый утеплённый фасад из планкена
Вывод
Толщина утеплителя для фасада — результат расчёта всей стены, а не характеристика, которую выбирают отдельно. Для начала определяют климатические условия, конструкцию основания и свойства слоёв, затем проверяют теплозащиту и добавляют влияние неоднородностей: кронштейнов, каркаса, оконных зон, перемычек, армопоясов и перекрытий.
Для Москвы и Московской области такой подход особенно важен в домах постоянного проживания: ошибка не обязательно проявится сразу, но будет повторяться каждый отопительный сезон. Правильный расчёт позволяет получить достаточную теплозащиту без бессмысленного наращивания толщины и заранее увидеть узлы, которые требуют отдельного решения.
