УФФ сочетает несущую ленту, утеплённый цоколь и пол по грунту. Разбираем устройство, этапы работ, отличия от УШП и условия, при которых технология подходит дому в Москве и Московской области.
Практическая статья об утеплённом финском фундаменте: из каких слоёв состоит УФФ, что предусмотреть в проекте, как организовать коммуникации, утепление, водоотвод и подготовку основания.
Утеплённый финский фундамент (УФФ) — это основание с несущей лентой, утеплённым цоколем и полами по грунту, которые устраивают внутри контура дома. Его выбирают, когда проекту нужен приподнятый цоколь, тёплый пол первого этажа и возможность развести часть инженерных систем до заливки стяжки. Подходит ли УФФ конкретному дому, решают не по названию технологии, а по геологии участка, нагрузкам, рельефу, архитектуре и отметке чистого пола.
Для Москвы и Московской области УФФ часто рассматривают для домов из газобетона, каркасных и деревянных домов. Но универсальным решением он не является: состав ленты, высоту цоколя, толщину утепления, необходимость дренажа и схему пола назначает проектировщик. Начинать следует с проектирования фундамента на основании инженерно-геологических изысканий, а не с типового набора материалов.
Конструкция УФФ объединяет несколько самостоятельных элементов. По периметру и под внутренними несущими стенами работает железобетонная лента. Выше неё формируют цокольную часть: в зависимости от проекта это может быть монолитная конструкция, кладка из подходящих блоков либо другое расчётное решение. С внутренней стороны цоколь утепляют, а пространство внутри контура заполняют и послойно уплотняют. Затем устраивают теплоизоляцию пола, инженерные вводы, контуры водяного тёплого пола при их наличии и армированную стяжку.

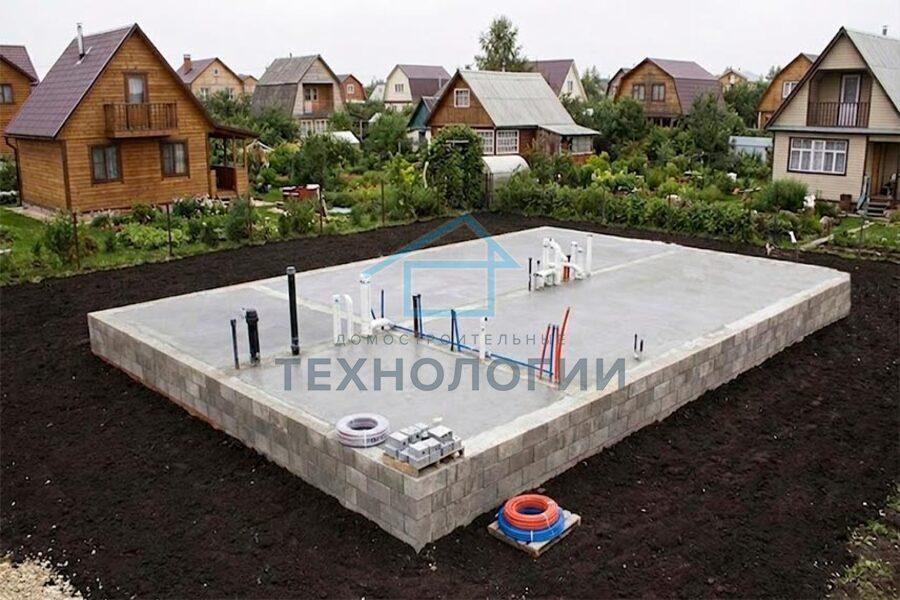

Фото 1. Фундамент УФФ
Главная особенность технологии — несущая лента и пол по грунту имеют разные задачи. Лента воспринимает нагрузку от стен и передаёт её на грунт. Стяжка пола не должна самовольно становиться несущей плитой: её толщина, армирование, деформационные швы и примыкания определяются проектом пола. Такое разделение удобно, когда коробку дома и работы по полу нужно вести в разных технологических циклах.
УФФ разумно рассматривать, если требуется поднять первый этаж над участком без устройства высокого подвала, выровнять перепад отметок, получить тёплое основание пола и организовать коммуникации внутри дома. Для выбора важно заранее определить отметки участка, отвод поверхностной воды, расположение входов канализации и водопровода, а также нагрузки от несущих стен. Вопрос глубины подошвы нельзя решать «на глаз»: его раскрывает отдельный материал о расчёте глубины заложения фундамента.
Точный состав зависит от проекта, но логика слоёв остаётся одинаковой. После снятия плодородного грунта и подготовки основания выполняют разделительный слой, песчаную либо песчано-щебёночную подготовку, дренаж при его расчётной необходимости и подошву ленты. Затем возводят несущий контур, делают вертикальную гидроизоляцию и теплоизоляцию цоколя с внутренней стороны. Внутри контура формируют уплотнённую обратную засыпку, прокладывают инженерные коммуникации, укладывают теплоизоляционные плиты и устраивают армированную стяжку пола.

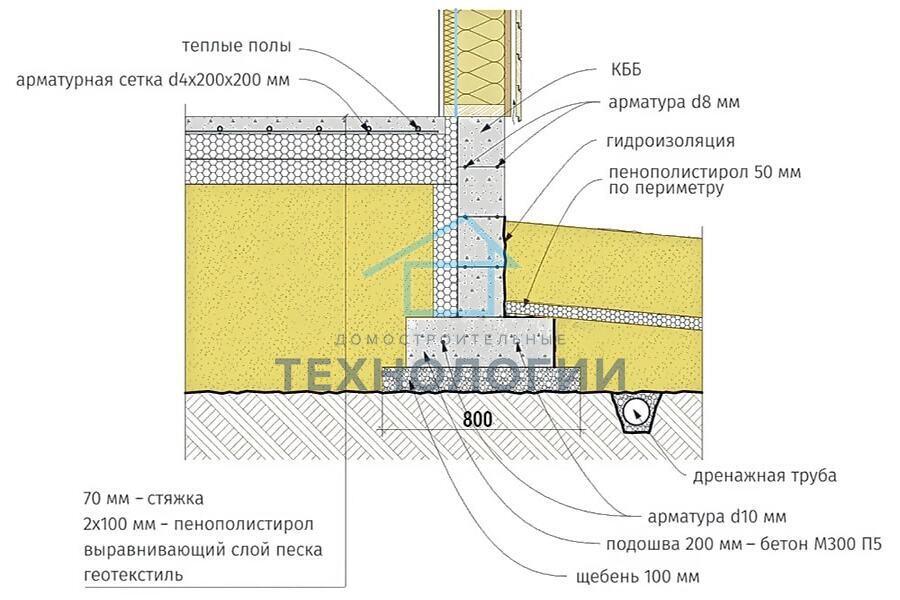

Фото 2. Схема фундамента УФФ
В этой схеме нельзя бездумно заменять материалы. Геотекстиль используют как разделительный и фильтрующий слой там, где это предусмотрено конструкцией; он не делает слабый грунт несущим. Песок и щебень нужны не просто для подъёма отметки: их отсыпают слоями с контролем уплотнения. Утеплитель должен иметь расчётную прочность и сохранять свойства в условиях конкретного узла. Гидроизоляция защищает конструкцию от влаги, но не отменяет грамотный водоотвод с участка.
Полы по грунту требуют особенно аккуратной подготовки. Просадки обратной засыпки под готовой стяжкой приводят к трещинам, перекосам покрытия и проблемам с перегородками. Последовательность подготовки, коммуникаций и стяжки подробно разобрана в статье об устройстве пола на грунтовом основании. Для УФФ она должна быть увязана с узлами ленты, цоколя и вводов, а не повторена формально.
Первый блок исходных данных — геология. Проектировщику нужны сведения о слоях грунта, несущей способности, уровне и сезонном поведении грунтовых вод. На участке с уклоном дополнительно оценивают направление поверхностного стока и будущие планировочные отметки. От них зависит высота цоколя, объём земляных работ и решение по отмостке. Если участок влажный, дренаж проектируют как часть общей системы водоотведения, а не добавляют на площадке «на всякий случай».

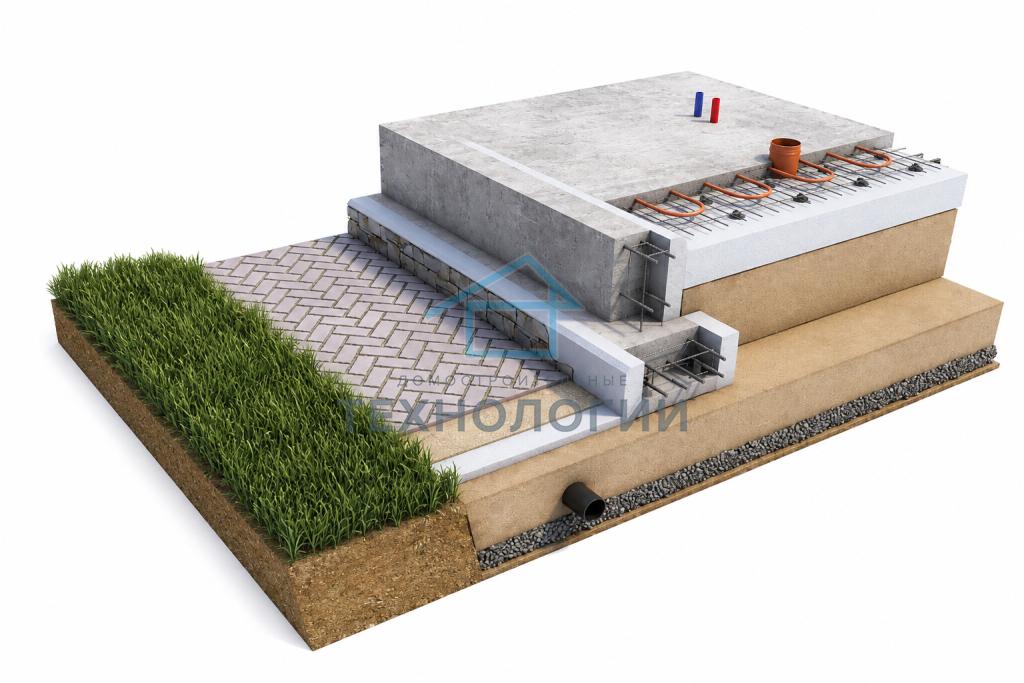

Фото 3. Фундамент УФФ с коммуникациями
Второе — конструкция дома. Нагрузки от стен, колонн, каминов, лестниц, перегородок и возможных сосредоточенных опор должны быть известны до расчёта ленты. Для дома из газобетона особенно важны жёсткость основания и равномерность деформаций; варианты оснований для такого здания разобраны в материале «Фундамент для дома из газобетона». Для деревянного дома учитывают не только вес коробки, но и осадку стен: отметка пола, высота цоколя и узлы крыльца должны быть согласованы заранее.
Третье — инженерная схема. До обратной засыпки нужно зафиксировать выпуски канализации, ввод воды, проходки электрических кабелей, гильзы и места вертикальных стояков. После устройства пола исправление ошибок обычно требует вскрытия стяжки. Если в проекте предусмотрен водяной тёплый пол, раскладка контуров, коллекторные шкафы и зоны без труб также должны быть определены до армирования.
Работы начинают с разбивки осей, проверки высотных отметок и удаления плодородного слоя. Дно выемки не должно превращаться в разрыхлённую площадку от лишней разработки и движения техники: при необходимости финальную зачистку делают непосредственно перед подготовкой. Далее устраивают предусмотренные проектом разделительные слои, водоотвод и подготовку под ленту. Каждый слой отсыпки принимают по высоте и плотности, прежде чем закрыть следующим.
После подготовки основания выполняют опалубку, арматурный каркас и бетонные работы по ленте. Армирование нельзя выбирать по совету из ролика или переносить с другого дома: оно зависит от расчётной схемы, грунта, нагрузок и геометрии. Бетон после укладки требует нормального ухода, защиты от пересыхания и замораживания в соответствии с погодой и технологией производства работ. Подробности устройства обычной монолитной плиты не являются инструкцией для УФФ, но помогают понять значение подготовки грунта и контроля бетонных работ.

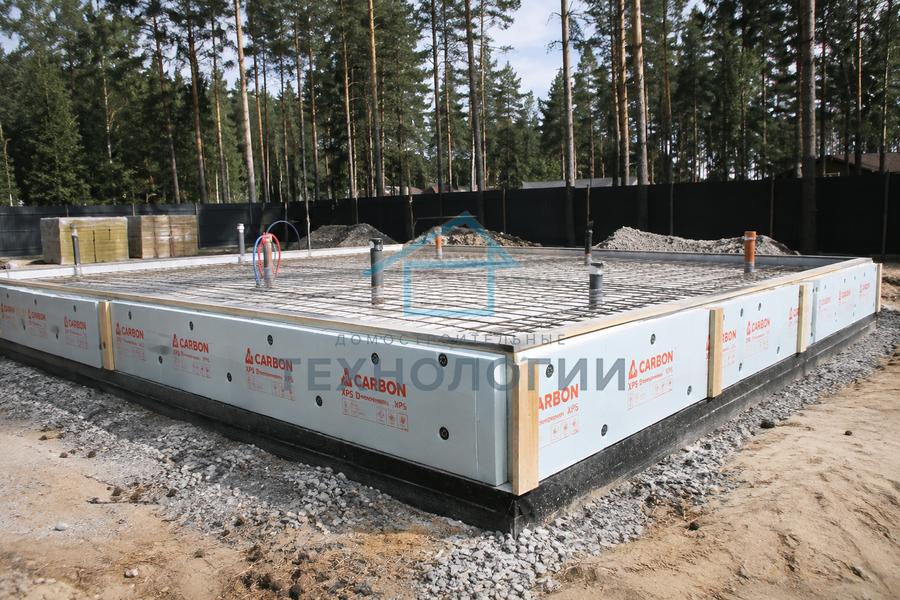

Фото 4. Строительство фундамента УФФ
Когда несущий контур набрал проектную готовность для последующих операций, устраивают гидроизоляцию и теплоизоляцию цокольной части согласно рабочим узлам. Затем внутри контура ведут обратную засыпку, послойное уплотнение и монтаж коммуникаций. Трубы и гильзы фиксируют так, чтобы они не сместились при трамбовании и не оказались в зоне риска при будущих работах. Проходки через конструкцию должны быть герметизированы и оставлять предусмотренную проектом возможность температурных и осадочных перемещений.
На подготовленное основание пола укладывают теплоизоляцию, разделительные слои, армирование и трубы тёплого пола, если они заложены проектом. До заливки выполняют проверку расположения всех выпусков, опрессовку контуров и контроль отметок. После укладки бетонной смеси стяжке обеспечивают условия твердения, а финишное покрытие выбирают только после оценки остаточной влажности и готовности основания. Спешка на этом этапе дорого обходится: скрытые коммуникации и поверхность пола уже закрыты монолитной конструкцией.
УФФ и УШП нельзя считать разными названиями одной конструкции. В УШП несущая утеплённая железобетонная плита одновременно служит основанием и конструкцией пола первого этажа. В УФФ нагрузка от дома передаётся через ленту, а утеплённый пол по грунту устраивают внутри контура отдельно. Поэтому у УФФ проще реализовать более высокий цоколь и развести стадии строительства, но это не делает его автоматически лучше.
Выбор зависит от проекта дома, перепада рельефа, геологии, требуемой отметки первого этажа и инженерного решения. Если нужен подробный разбор именно для газобетонного дома, переходите к сравнению УШП и УФФ. Для этой статьи важно другое: УФФ выбирают не по обещанию «теплее» или «дешевле», а когда его конструктивная логика соответствует исходным условиям.
До выхода бригады на участок должны быть готовы результаты изысканий, рабочий проект, посадка дома, вертикальная планировка и схема инженерных вводов. Отдельно согласуют расположение септика или подключения к централизованной канализации, ливневого водоотведения, колодцев и трасс коммуникаций. Важно заранее определить, какой уровень чистого пола нужен у входа, террасы и отмостки: после строительства фундамента изменить эти отметки без последствий уже сложно.
Фото 5. Проект фундамента
На площадке проверяют доступ для техники, место складирования инертных материалов, временное электроснабжение и отвод воды во время работ. Нельзя планировать фундамент в отрыве от всего дома. Если вы выбираете технологию на стадии будущего проекта, посмотрите варианты каркасных домов и домов из газобетона, а затем увяжите выбранную архитектуру с расчётом основания.
Утеплённый финский фундамент — инженерная система, а не готовый рецепт из ленты, блоков и утеплителя. Его сильная сторона — возможность совместить несущий ленточный контур, приподнятый цоколь и тёплый пол по грунту в одной логичной конструкции. Результат зависит от исходных данных, расчёта и качества выполнения скрытых работ: подготовки грунта, уплотнения, гидроизоляции, утепления и коммуникаций.
Специалисты «Домостроительных Технологий» выполняют работы по строительству фундаментов в Москве и Московской области. Для предварительного решения подготовьте план дома, сведения об участке и результаты геологии — это позволит предметно обсудить, подходит ли УФФ вашему проекту и какие узлы требуют расчёта.
