УШП фундамент объединяет монолитную плиту, утепление, водяной тёплый пол и инженерные вводы. Рассказываем, как устроена утеплённая шведская плита, кому она подходит и какие ошибки нельзя допускать до заливки бетона.
Практическое руководство по устройству утеплённой шведской плиты для частного дома в Москве и Московской области: от геологии и проектирования до бетонирования, контроля скрытых работ и передачи исполнительных схем.
УШП фундамент — это утеплённая шведская плита: монолитное основание, в котором заранее увязаны подготовка грунта, теплоизоляция, армирование, водяной тёплый пол и часть инженерных вводов. Это не «обычная плита с пенополистиролом», а единый конструктив. Его выбирают не по популярности технологии, а после оценки грунтов, рельефа, проекта дома и схемы инженерных систем. Сравнение с другими видами фундаментов для частного дома помогает понять принцип, но окончательное решение всегда принимают по расчёту.
Главное преимущество УШП — возможность получить тёплое, жёсткое и низкое основание с уже подготовленным контуром пола первого этажа. Главное ограничение такое же важное: после бетонирования нельзя без серьёзного вмешательства перенести канализационный выпуск, ввод воды или контур тёплого пола. Поэтому здесь особенно ценны геология, точные отметки и рабочий проект, а не скорость заливки.
Утеплённая шведская плита работает как фундамент и как основание пола по грунту. Под железобетонной частью располагается теплоизоляция, по контуру формируется утеплённый торец, а внутри плиты размещают трубы водяного тёплого пола. Канализацию, холодное водоснабжение, электрозакладные и другие коммуникации вводят на этапах, предусмотренных проектом. После набора прочности бетона получается ровное основание, на которое далее монтируют конструкцию дома и напольное покрытие по принятому пирогу пола.

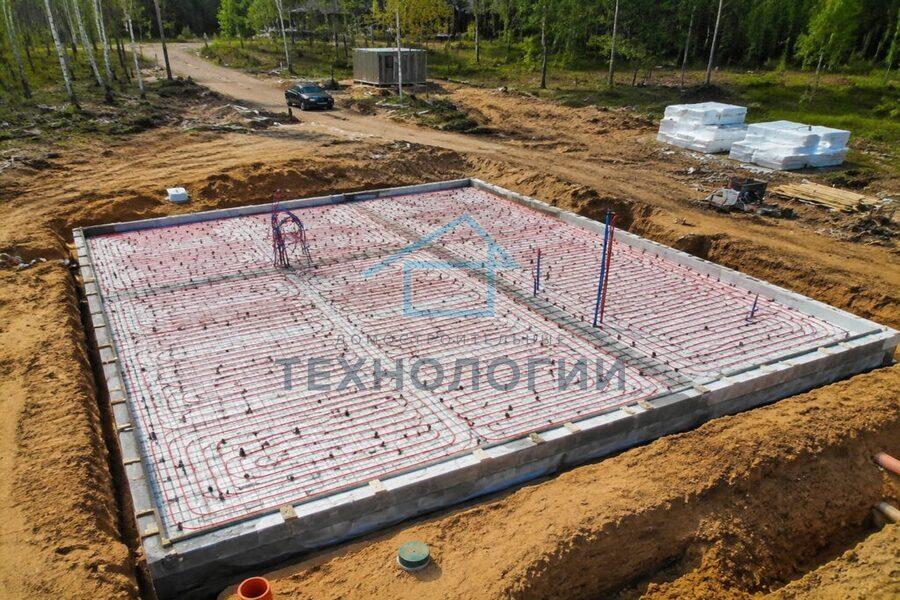

Фото 1. Фундамент УШП
Классическая монолитная плита тоже распределяет нагрузку на грунт по всей площади, однако УШП отличается составом и последовательностью слоёв: в ней теплоизоляция, коммуникации и отопление являются частью решения, а не работами, которые «добавят потом». Не стоит автоматически считать одну технологию лучше другой. Толщина бетона, расположение усилений, характеристики теплоизоляции, состав основания и допустимые нагрузки определяются конкретным проектом.
УШП рассматривают для домов без подвала, когда нужен пол первого этажа с водяным отоплением и есть возможность заранее утвердить планировку. Конструкция может применяться под каркасные, деревянные и каменные дома, но её несущая способность не определяется названием стенового материала. Для дома из газобетона особенно важна равномерная работа основания: почему это имеет значение, разобрано в статье о выборе фундамента под газобетонный дом.
Перед выбором оценивают инженерно-геологические условия участка, уровень и сезонные колебания грунтовых вод, наличие насыпных или слабых слоёв, уклон, вес дома, расположение несущих стен, террас, крылец и пристроек. Для дома с подвалом, высоким цоколем или неутверждённой планировкой УШП часто оказывается неудобным решением. В таких случаях сравнивают другие типы оснований, в том числе ленточный фундамент и плитные конструкции с иной схемой пола.
Работу начинают не с экскаватора и не с закупки утеплителя. Сначала нужен план дома с осями стен, нагрузками, отметками чистого пола, трассами канализации, воды, электричества и отопления. На этой основе выполняют проектирование фундамента: определяют габариты плиты, глубину выемки, конструкцию подушки, потребность в водоотведении, узлы усиления и места всех проходок. Проект инженерных систем должен быть согласован с проектом основания до начала работ.

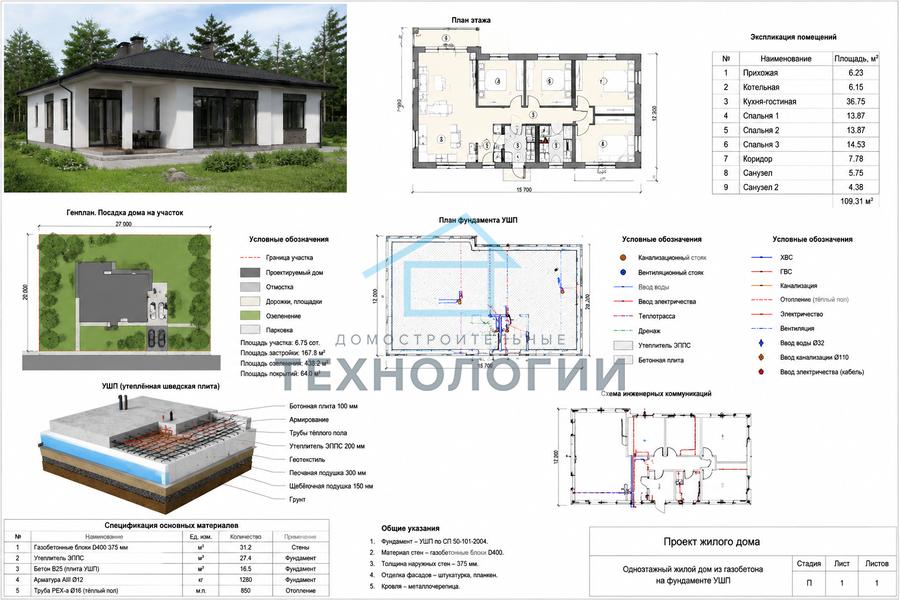

Фото 2. Примерный план дома
Для Московской области нельзя механически переносить решение с соседнего участка. Даже на одной улице могут отличаться состав грунтов, уровень воды, толщина насыпного слоя и перепад рельефа. Геология не является формальностью: она показывает, на какое основание опирается дом и нужны ли замена слабого грунта, дренаж, водоотвод или другие мероприятия. Если этих данных нет, «типовой пирог УШП» превращается в предположение.
Конкретный состав определяется проектом, но логика конструкции постоянна. Снизу располагают подготовленное грунтовое основание, затем разделительный геотекстиль при необходимости, послойно уплотнённую песчаную или песчано-щебёночную подготовку, инженерные коммуникации, теплоизоляцию, арматурные каркасы и бетонную плиту. По периметру предусматривают конструктивное решение тёплого торца и будущей отмостки. Отдельные слои нельзя заменять «похожими» материалами без проверки их свойств и узла в целом.

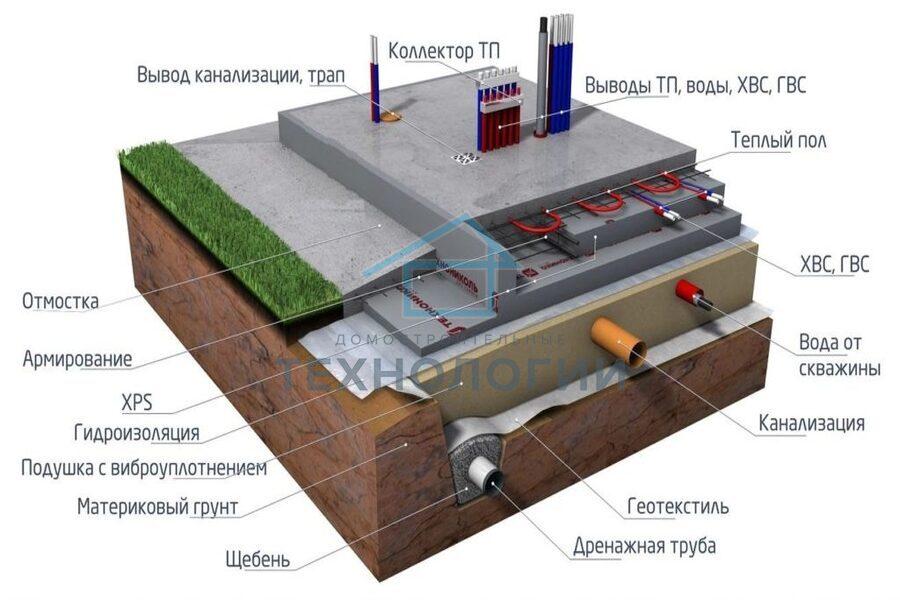

Фото 3. Слои фундамента УШП
Теплоизоляция в УШП воспринимает не только холод, но и рабочие нагрузки от плиты и здания через неё. Поэтому подбирают не абстрактный «самый плотный пенопласт», а материал с характеристиками, предусмотренными расчётом. В проекте отдельно учитывают зоны под несущими стенами, края плиты, проходы коммуникаций и участки с локальными нагрузками. Неровно уложенные листы, щели, отсутствие перевязки швов или повреждённая изоляция могут нарушить геометрию верхних слоёв ещё до армирования.
Технология УШП требует строгой последовательности. Параллельное выполнение операций допустимо только там, где оно предусмотрено организацией работ и не мешает контролю отметок, плотности основания или положения труб.

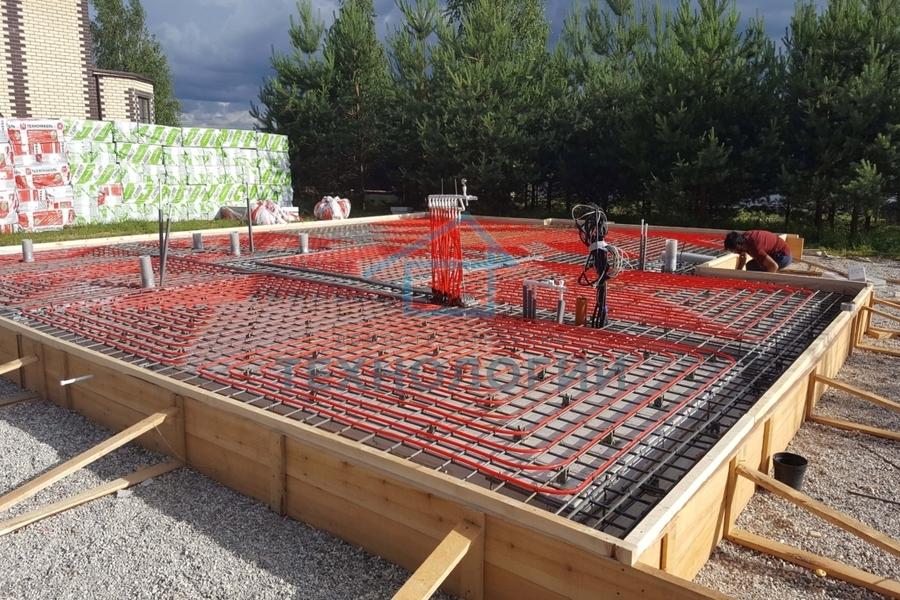

Фото 4. Строительство фундамента УШП
Общий принцип бетонных работ, устройство арматурного каркаса и роль подготовки раскрыты отдельно в материале об особенностях монолитного фундамента. Для УШП к этим операциям добавляется повышенное внимание к инженерным закладным: ошибка в трубе, которая уже оказалась в бетоне, почти всегда обходится дороже, чем дополнительная проверка до заливки.
В УШП инженерные системы не являются второстепенной частью фундамента. До бетонирования должны быть определены места сантехнических приборов, стояков, кухонной зоны, котельной, технических помещений, трапы и проходы через конструкцию. При изменении планировки после заливки может оказаться, что вывод канализации находится не там, где нужна перегородка или оборудование. Перенос такого узла требует отдельного технического решения и не должен считаться обычной доработкой.
Трубы тёплого пола раскладывают по проекту отопления с учётом назначения помещений, будущей мебели, зон без обогрева и длины контуров. До подачи бетона систему осматривают и проводят предусмотренные проектом испытания. Запрещено прокалывать или крепить что-либо к готовой плите «на глаз»: расположение труб и коммуникаций необходимо передать владельцу в исполнительной документации.

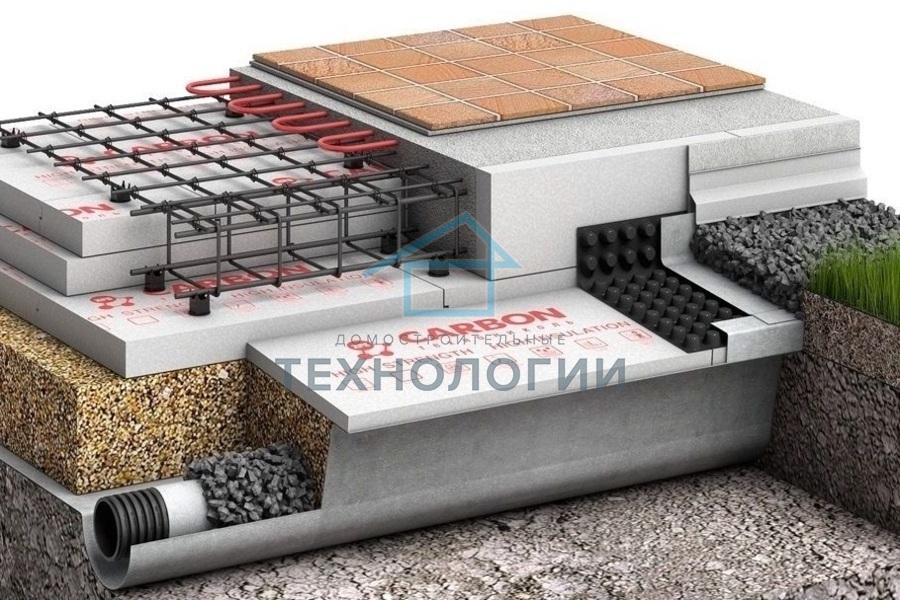

Фото 5. Фундамент УШП со всеми коммуникациями
Качество УШП проще обеспечить до бетонирования, чем исправлять после. Полезно фиксировать скрытые работы фотографиями с привязкой к осям, сохранять схемы инженерных вводов и результаты контроля. При приёмке каждого этапа проверяют не декоративный вид, а то, что будет скрыто следующими слоями.
При корректном проектировании УШП объединяет несколько работ в одном конструктиве: несущую плиту, утепление пола по грунту, водяное отопление и часть подготовленных вводов. Это уменьшает количество несогласованных стыков между разными подрядчиками и позволяет заранее получить понятную отметку пола первого этажа. Утеплённый периметр и отмостка также участвуют в теплотехническом и водоотводном решении участка, но не заменяют дренаж там, где он необходим по гидрологическим условиям.
Ограничения — низкий цоколь, отсутствие возможности устроить подвал в пределах этой схемы, высокие требования к координации проектировщика и инженеров, а также сложность изменений после заливки. Если требуется более высокий цоколь или иная логика пола по грунту, стоит отдельно рассмотреть утеплённый финский фундамент. Это близкая по задачам, но не тождественная конструкция: сравнивать их следует по проекту дома и участку, а не по одному показателю цены.
Самая распространённая ошибка — начинать работы без полной увязки архитектуры, конструкций и инженерии. За ней обычно следуют неправильные отметки канализации, случайные изменения в месте несущих стен, отсутствие предусмотренной защиты труб и попытка заменить расчёт подбором «проверенного пирога». Не менее рискованно экономить на подготовке: плита может быть выполнена аккуратно, но она всё равно работает через нижележащие слои на грунт.

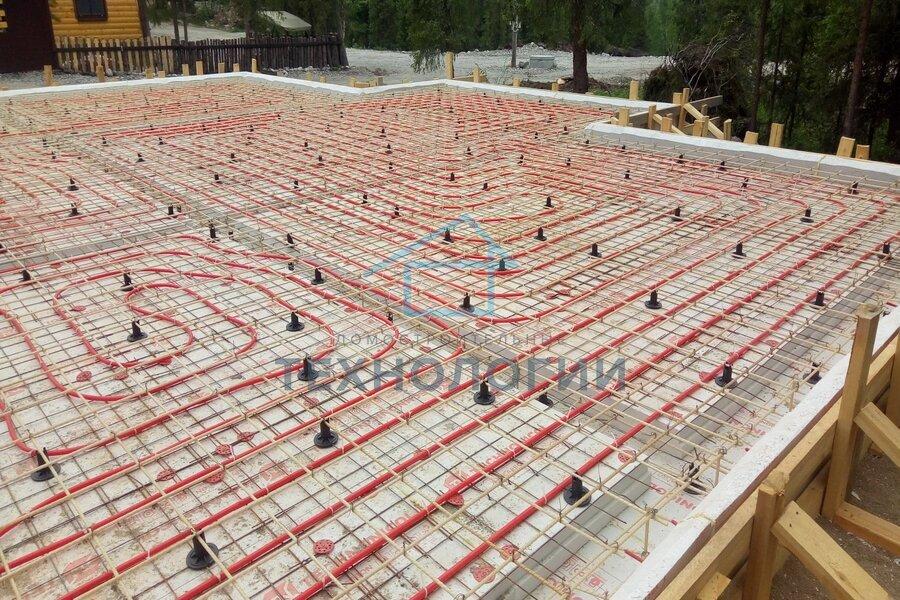

Фото 6. Утепленная шведская плита
Другой риск — считать УШП универсальным ответом на любой участок. Утепление само по себе не исправляет слабый грунт, высокий уровень воды или перепад рельефа. Не стоит также обещать, что тёплый пол полностью заменит отопление без теплотехнического расчёта дома. Система должна проектироваться вместе с ограждающими конструкциями, окнами, вентиляцией и источником тепла.
Правильный порядок простой: получить данные по участку, утвердить планировку, выполнить проектирование фундамента и инженерных систем, сравнить варианты основания, затем составить смету и график работ. Когда нужен подрядчик для реализации, можно обратиться в раздел строительства фундаментов: там специалисты оценят исходные данные, объяснят состав работ и подготовят решение под конкретный дом в Москве и Московской области.
УШП фундамент надёжен не потому, что это модная технология, а потому, что все его элементы рассчитаны и собраны в одной системе. Хорошая плита начинается с геологии и рабочего проекта, продолжается контролем скрытых работ и заканчивается комплектом исполнительных схем. Если хотя бы один из этих этапов пропустить, исправлять ошибку придётся уже после того, как бетон станет твёрдым.
