Окно в вентилируемом фасаде — один из самых ответственных узлов наружной отделки. На глухой стене подсистема идёт непрерывно, а оконный проём разрывает её по четырём сторонам. Поэтому вокруг окна формируют отдельный жёсткий контур, связанный с основной подсистемой, заранее учитывая утепление, положение облицовки, откосы, отлив и движение воздуха за отделкой.
Здесь рассматриваем именно фасадный узел вокруг уже установленного окна. Монтаж самого оконного блока и монтажный шов — отдельная задача. Для фасада важно другое: подвести подсистему к проёму так, чтобы облицовка не нагружала раму, геометрия откосов оставалась стабильной, вода уходила наружу, а вентиляционный канал не превращался в глухой карман.
Почему оконный проём требует отдельного фасадного узла
На рядовой части фасада кронштейны и направляющие выставляют в проектную плоскость и затем монтируют облицовку. Около окна появляются откосы, верхнее примыкание, нижний отлив и четыре угла, где должны точно сойтись несколько плоскостей.
Если просто довести рядовые направляющие до края проёма и собирать остальное из коротких обрезков, узел получается зависимым от подгонки: разные отступы, слабые перемычки, несовпадающие плоскости. Поэтому сначала формируют понятный каркас вокруг проёма, а уже к нему подводят рядовую подсистему и облицовку.
Особенно хорошо ошибки видны на деревянном фасаде: длинные линии доски быстро показывают перекос около окна. Общие принципы облицовки разобраны в статье про крепление планкена на фасаде.

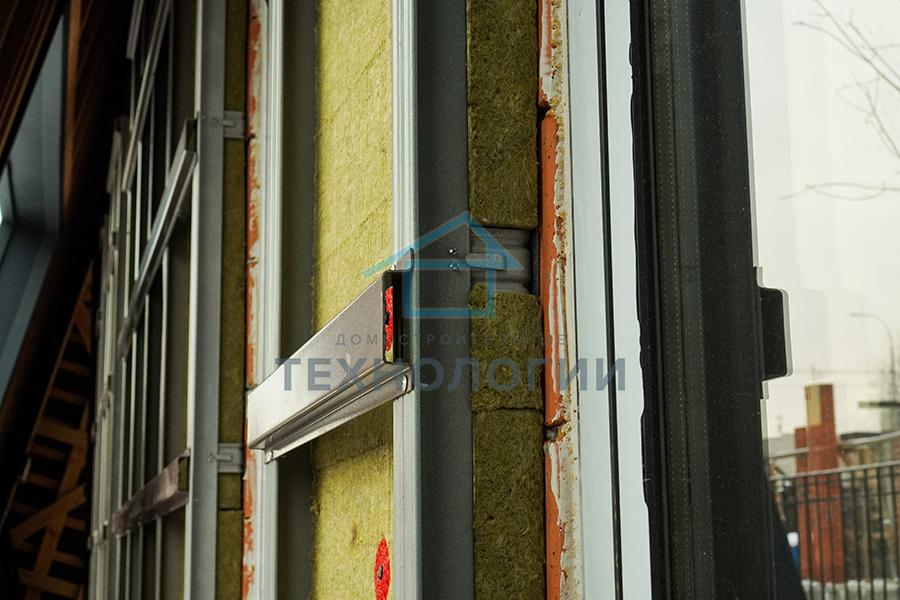

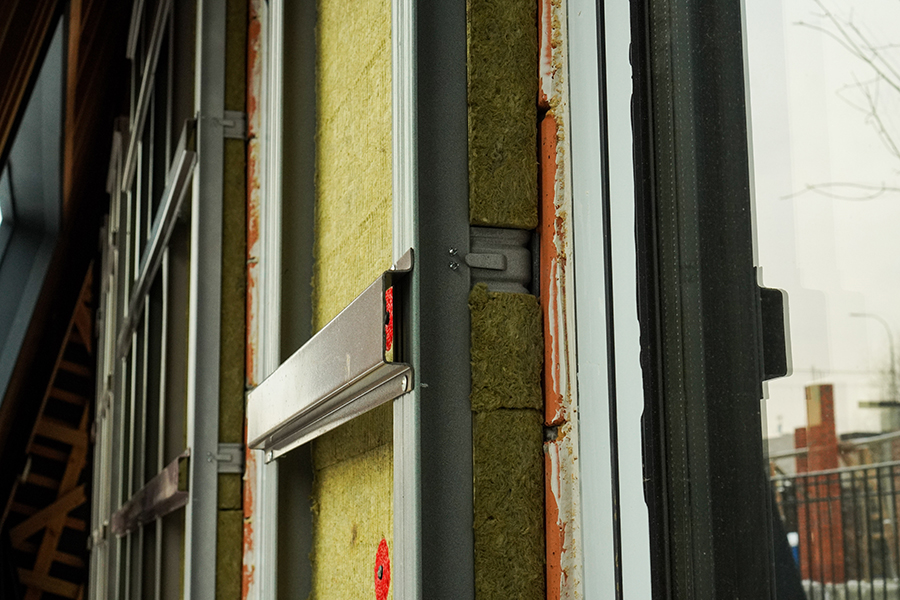

Фото 1. Кронштейн, смонтированный к стене для будущей подсистемы
Что должна делать подсистема вокруг окна
Каркас вокруг проёма должен одновременно создать жёсткое основание для облицовки, дать опору откосам и доборным элементам, сохранить одинаковую глубину откосов и не передавать фасадную нагрузку на оконный блок.
Окно и фасад работают как соседние, но конструктивно самостоятельные элементы. Рама закреплена в проёме по своей схеме, а облицовка держится на фасадной подсистеме. Поэтому металлический контур около окна связывают с основной системой, а не используют оконную раму как опору.
Сечения профилей, количество кронштейнов, способ крепления и шаг элементов назначают по проекту с учётом основания и облицовки. Универсальной схемы «один профиль для любого дома» здесь нет.
Разметка подсистемы около оконного проёма
До монтажа нужно определить будущую лицевую плоскость фасада. От неё зависят глубина откоса, положение отлива и то, насколько окно будет утоплено относительно облицовки. Ошибка на этом этапе превращается в разные по глубине откосы и сложную подгонку доборных элементов.
Сначала контролируют положение рамы, затем переносят проектную плоскость фасада на участки вокруг окна. Разметка учитывает толщину облицовки и конструкцию её крепления. Если фасад утеплённый, одновременно проверяют место для непрерывного утепления и предусмотренного вентиляционного канала.
Крепление подсистемы зависит от основания: газобетон, кирпич, бетон и каркас требуют разных решений. Общая конструкция утеплённого навесного фасада по газобетону разобрана в материале про утепление газобетона и навесной фасад.

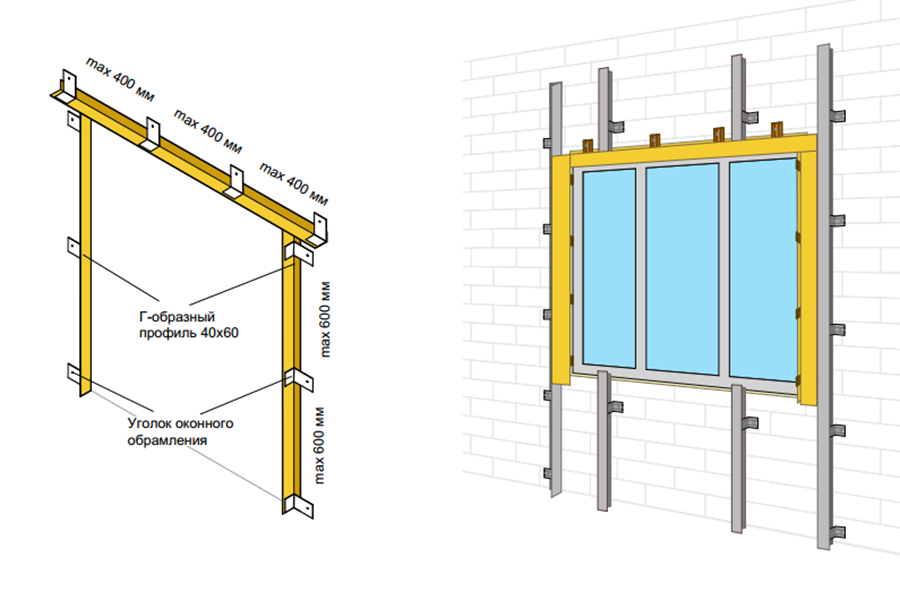

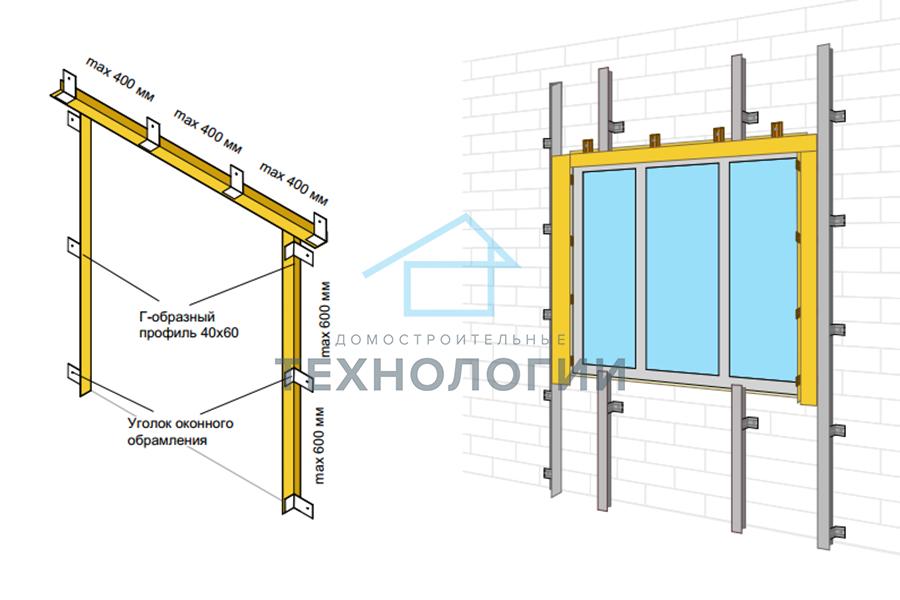

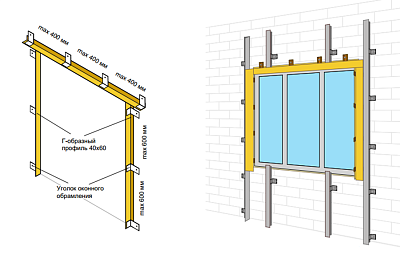

Фото 2. Схема крепления Г-образных профилей в обход оконного проёма
Как формируют металлический контур вокруг окна
В рабочей схеме узел собирают из кронштейнов и металлических профилей, образующих внешний контур подсистемы и внутреннюю рамку около проёма. Это даёт независимые точки опоры для основной облицовки, откосов и горизонтальных элементов над и под окном.
Кронштейны выставляют в общей плоскости фасада. Ближе к окну создают опорную линию для профиля, формирующего край будущего откоса. Верхний, нижний и боковые участки связывают между собой так, чтобы получилась геометрически стабильная рамка.
Размеры старого узла нельзя копировать без проверки. Глубина откоса зависит от положения окна, толщины утепления, вентзазора, подсистемы и облицовки. Сначала задают геометрию конкретного фасада, затем под неё подбирают элементы.

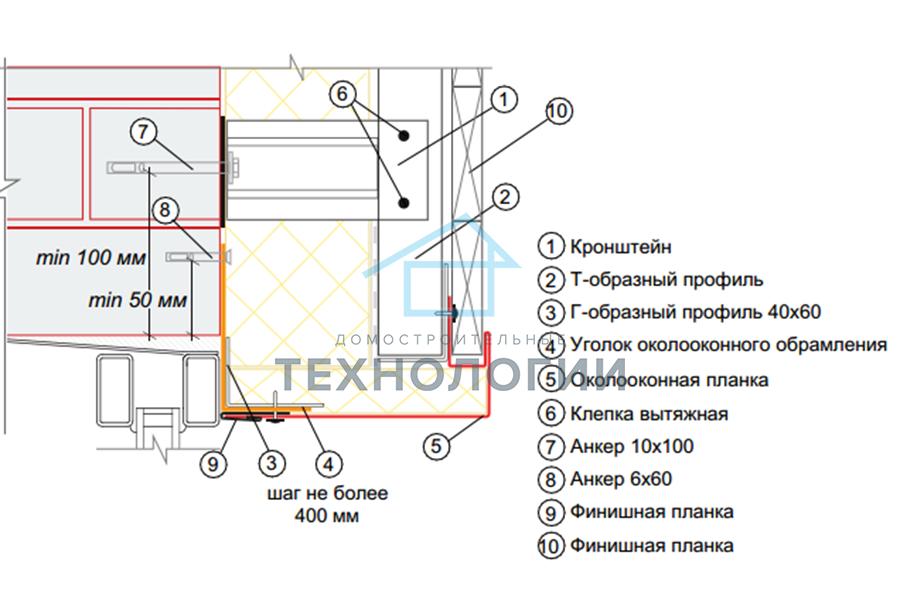

Верхняя часть окна: нагрузка и защита от воды
Над окном подсистема должна принять облицовку выше проёма и одновременно сформировать правильное примыкание. Горизонтальный элемент связывают с вертикальными участками каркаса; он не должен опираться на раму или монтажный шов.
Верхнее примыкание и наружные планки организуют так, чтобы вода выходила на лицевую сторону фасада. Герметизируют конкретные стыки, предусмотренные системой, но не заполняют герметиком весь вентиляционный канал: навесной фасад должен сохранять собственный путь отвода воды и воздуха.

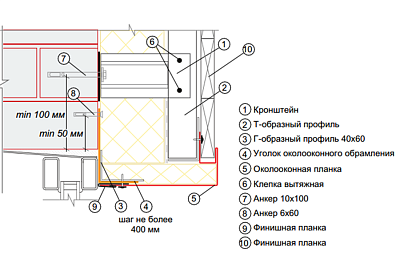

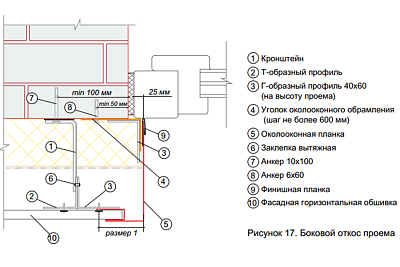

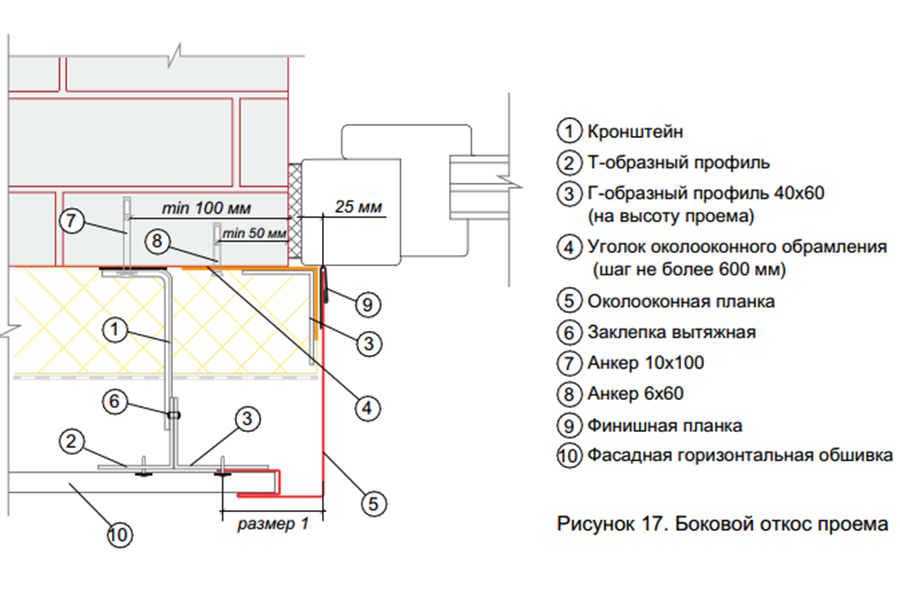

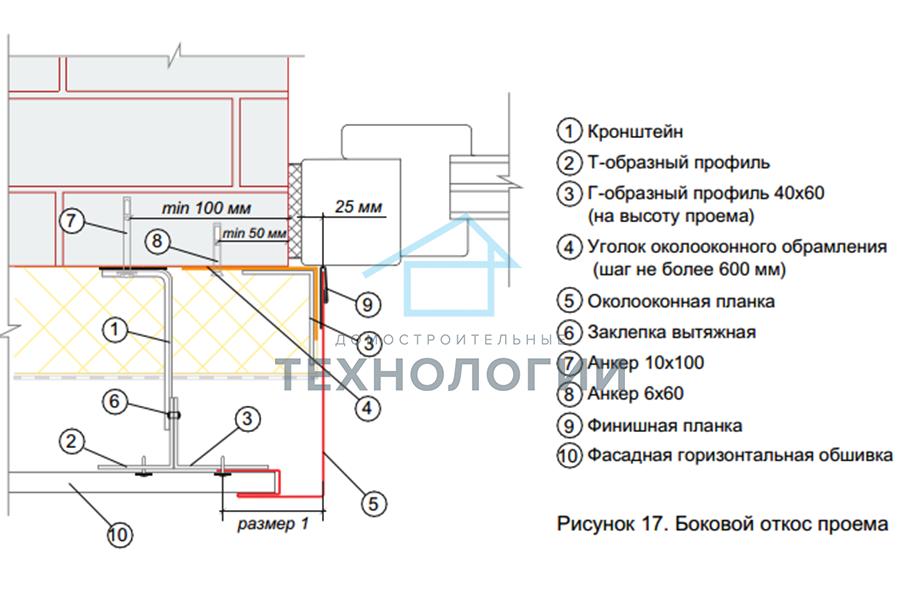

Фото 3. Схема разметки системы крепления околооконных, финишных планок и отлива
Нижняя часть проёма и оконный отлив
Нижний узел работает прежде всего с водой. Отлив принимает осадки с окна и откосов и выводит их за лицевую плоскость облицовки. Поэтому его положение определяют до монтажа фасадной доски или панелей.
Основание под отлив должно быть стабильным, сам элемент — иметь уклон от окна, а наружный край — отводить воду от фасадной поверхности. Боковые окончания и соединение с откосами выполняют так, чтобы вода не уходила в торцы облицовки или под неё.
На деревянном фасаде особенно важно защитить торцы материала рядом с отливом. Если используется планкен, доску заранее подготавливают и окрашивают. Саму технологию облицовки можно посмотреть на странице монтажа планкена на фасад.
Как сохранить вентиляцию фасада около окна
Оконный проём прерывает вертикальную полость за облицовкой. Воздух, который движется по рядовому участку стены, не должен упираться в глухой горизонтальный профиль, выступающий утеплитель или случайно заполненное пространство.
Конкретная схема зависит от фасадной системы, но принцип один: вокруг проёма не создают закрытых карманов, где может задерживаться влага. При этом монтажный шов окна и вентканал фасада — разные узлы. Герметичность рамы не означает, что наружную вентиляционную полость нужно герметично закрыть.
Как вентилируемая наружная система работает на каменной стене, можно посмотреть в статье про варианты внешней отделки дома из газобетона.
Утепление откосов и теплопроводные включения
Зона окна сложнее рядовой стены: здесь заканчивается основной слой стены, меняется геометрия, появляется рама и проходят элементы фасадной подсистемы. Поэтому утепление доводят к проёму без случайных разрывов в соответствии с рассчитанным узлом.
Металлические кронштейны и профили являются теплопроводными включениями. Их влияние зависит от материала, геометрии и количества. Прокладки, терморазрывы и другие элементы применяют как часть конкретной системы, а не как универсальный способ «убрать мостик холода».

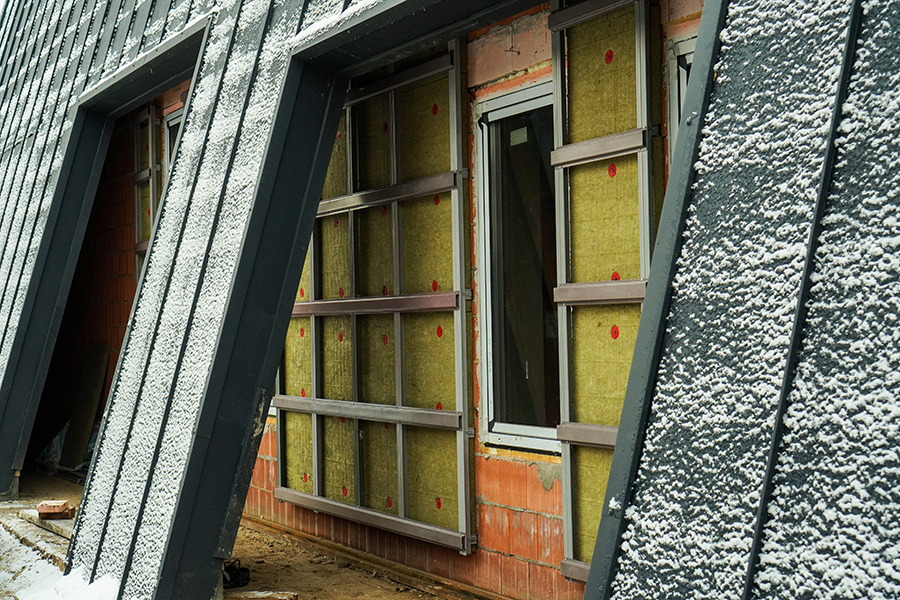

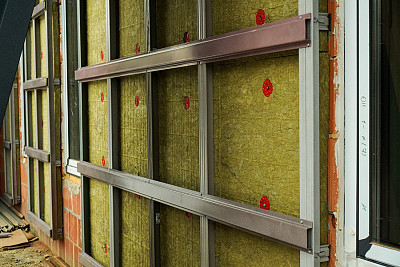

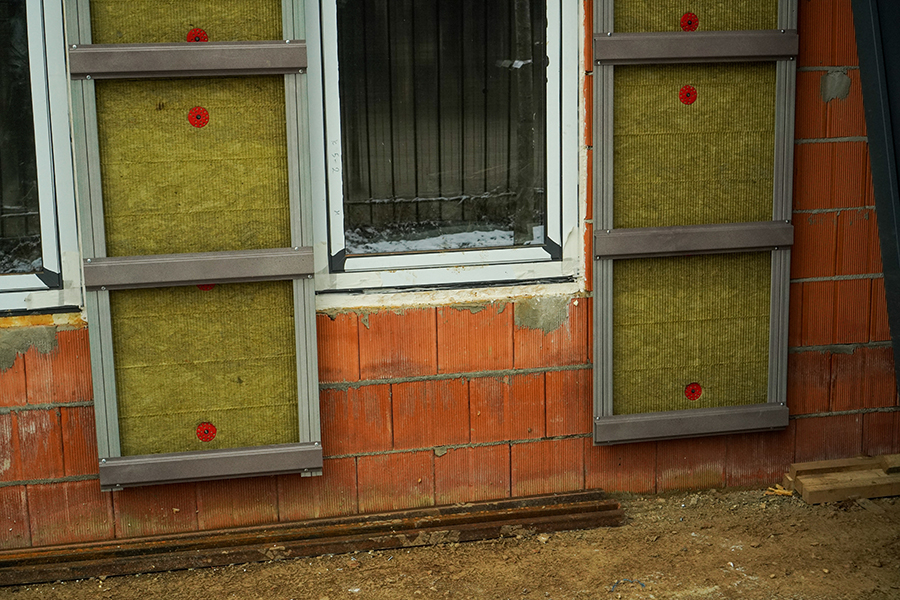

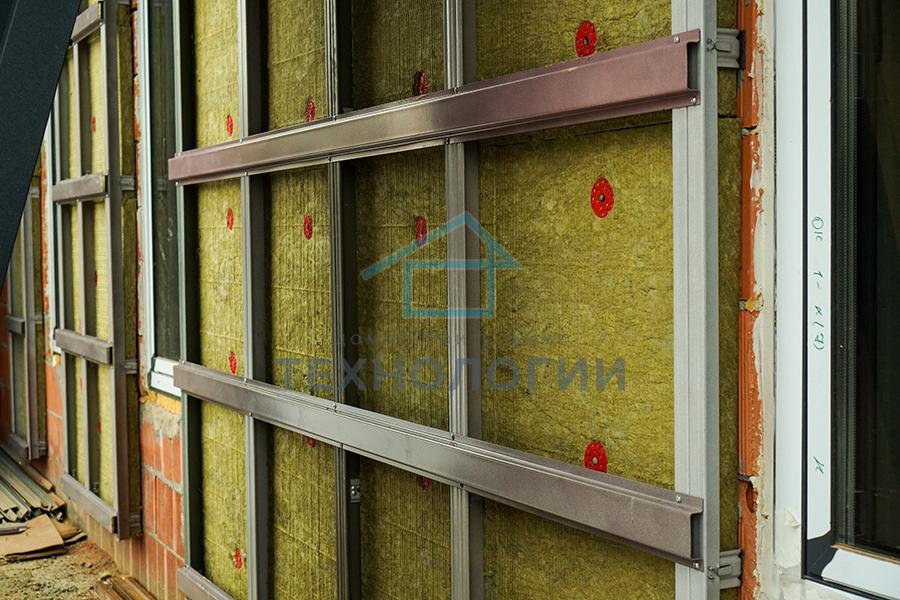

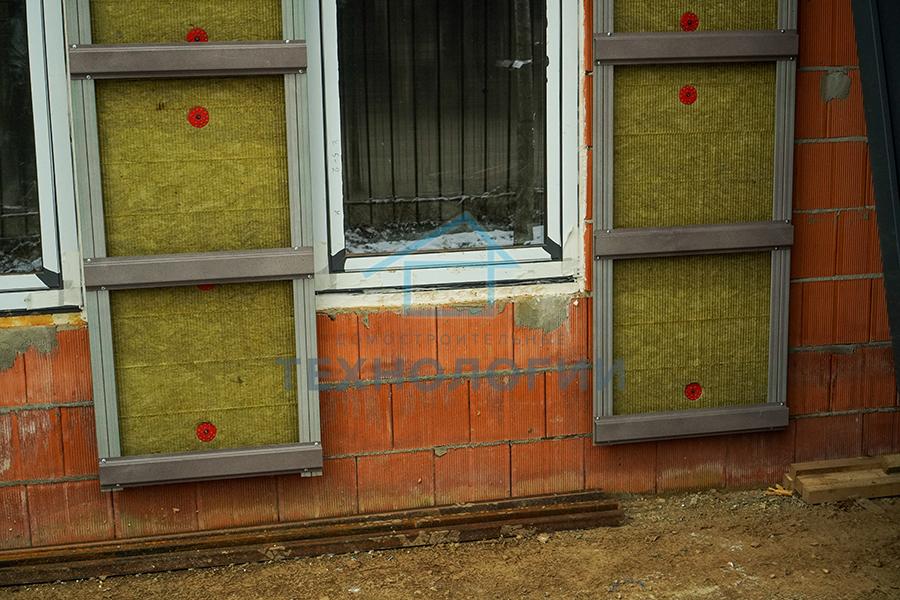

Фото 4. Каркас вокруг окна, смонтированный металлической подсистемой
Как проверить каркас вокруг окна до облицовки
Подсистему вокруг проёма принимают до монтажа откосов и облицовки. Пока каркас открыт, большинство ошибок можно исправить без разборки готового фасада.
- Проверить вертикаль и горизонталь всех сторон металлической рамки.
- Сравнить диагонали и убедиться, что контур не получился ромбом.
- Проверить одинаковую проектную глубину откосов.
- Убедиться, что фасадный каркас не опирается на оконную раму.
- Проверить связь рамки с рядовой подсистемой и все крепления.
- Осмотреть утепление по периметру проёма.
- Проверить путь отвода воды сверху и снизу окна.
- Убедиться, что элементы узла не перекрыли фасадную вентиляцию.
Если уже на открытом каркасе откос приходится «выравнивать облицовкой», проблема находится в подсистеме. Финишный материал должен повторять правильную геометрию, а не маскировать её.
Монтаж откосов и облицовки
После приёмки каркаса устанавливают доборные элементы, откосы, отлив и фасадную облицовку. Последовательность зависит от материала, но стыки и нахлёсты должны направлять воду наружу и не мешать обслуживанию узла.
Планкен около окна раскладывают с учётом общего рисунка фасада. Положение досок относительно нескольких окон желательно определить заранее, иначе около проёмов появляются случайные узкие вставки и нарушается общий ритм облицовки.
Древесина гигроскопична и изменяет размеры при изменении влажности, поэтому откосы и доски не зажимают между металлическими элементами без предусмотренных технологических зазоров. Варианты наружной отделки можно сравнить в статье об отделке фасада каркасного дома.

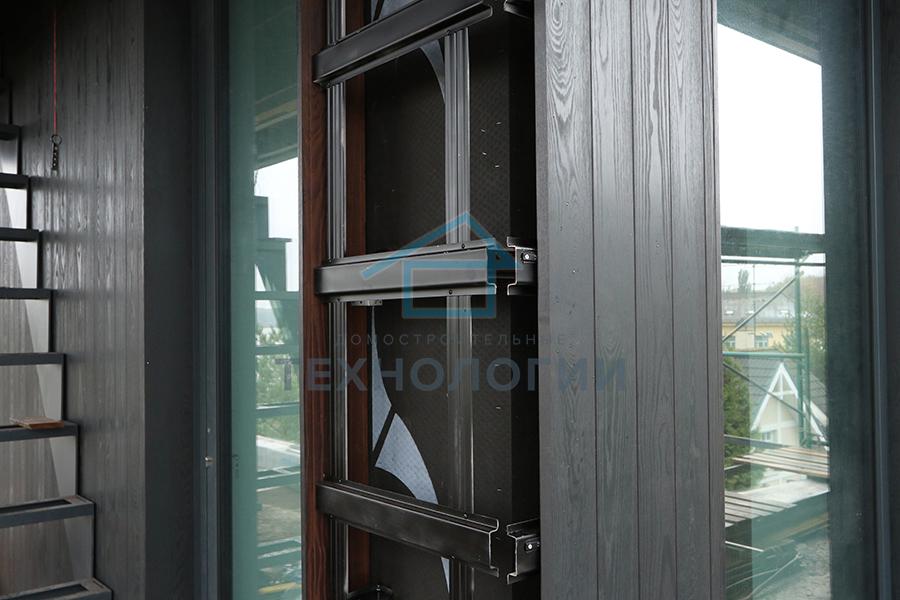

Фото 5. Монтаж планкена на металлический каркас вокруг проёма
Типичные ошибки вокруг оконного проёма
- Облицовка опирается на окно. Рама получает фасадную нагрузку, для которой она не предназначена.
- Нет единого каркаса вокруг проёма. Откосы собираются из случайных обрезков профиля.
- Разная глубина откосов. Ошибка разметки становится заметна после установки финишных элементов.
- Верхнее примыкание не отводит воду. Осадки получают путь за облицовку.
- Отлив продумывают после фасада. Его приходится подгонять под уже готовую конструкцию.
- Утепление обрывается около рамы. По периметру остаются локальные слабые участки.
- Перекрыт вентканал. Горизонтальные элементы создают закрытые полости выше или ниже окна.
- Размеры копируют с другого объекта. Не учитываются положение окна, утепление и конкретная облицовка.
Что определить до начала монтажа
До установки первого кронштейна должны быть известны положение окна, проектная плоскость фасада, материал облицовки, способ её крепления, толщина утепления, вентиляционный зазор и конструкция откосов. Тогда каждый элемент имеет понятное место и назначение.
Если решения принимаются уже на объекте одно за другим, каждый следующий слой вынужден подстраиваться под предыдущий. Именно так появляются лишние планки, герметик в неожиданных местах и сложная подгонка. Для выбора наружной системы можно использовать библиотеку фасадов, а реализация узлов относится к наружной отделке фасада.
Вывод
Окно в вентилируемом фасаде должно быть встроено в наружную систему без передачи фасадных нагрузок на раму и без потери функций самого фасада. Для этого вокруг проёма формируют жёсткий контур подсистемы, связанный с рядовыми направляющими, предусматривают основание под откосы и отлив, сохраняют утепление и организуют отвод воды.
Хороший узел предсказуем ещё до облицовки: понятно, где держится фасад, где проходит утепление, куда уходит вода, как работает вентиляция и на что крепятся откосы. Если ответы появляются только во время подрезки последней доски, узел спроектирован слишком поздно.
