Если нужно понять, как крепить брус к бетонной стене именно в составе фасадной обрешётки, сначала определяют схему узла. Брусок можно закрепить непосредственно к бетону сквозным крепежом либо установить через металлические кронштейны. Первый вариант подходит, когда не требуется большой вынос от стены и основание достаточно ровное. Кронштейны используют, когда необходимо выровнять плоскость фасада, разместить утеплитель или сформировать конструктивный вынос подсистемы.
Конкретный анкер, дюбель или шуруп по бетону выбирают не по названию материала «бетон», а по нагрузке, классу и состоянию основания, толщине закрепляемого элемента и техническим данным производителя крепежа. В этой статье речь идёт о ненесущей деревянной подсистеме под наружную облицовку. Крепление силовых балок, мауэрлата, нижней обвязки и других несущих элементов рассчитывается отдельно.

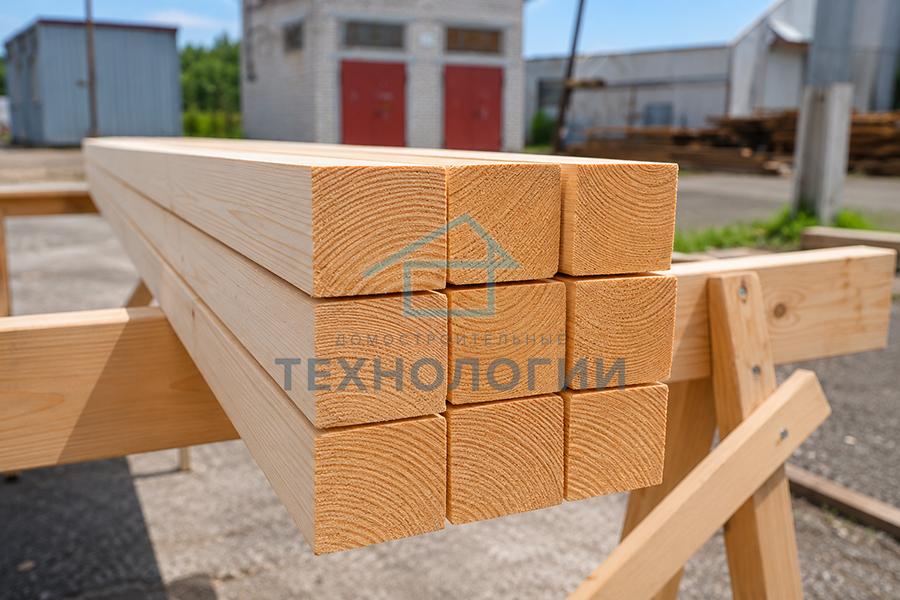

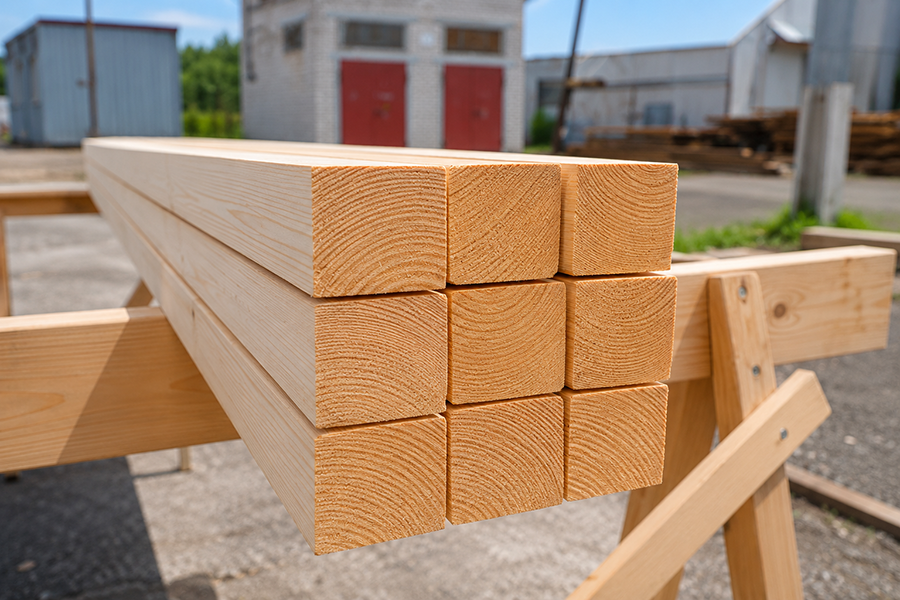

Фото 1. Наши строганные бруски из сосны в сорте АВ
Какой брусок использовать для обрешётки
Для деревянной фасадной подсистемы нужен сухой строганый брусок стабильной геометрии. Сырой или заметно поведённый материал после монтажа продолжит изменять размеры, может искривить плоскость обрешётки и создать дополнительную нагрузку на крепёж. Перед установкой проверяют прямолинейность, крупные дефекты и влажность древесины.
Сечение бруска нельзя назначать отдельно от облицовки. Оно зависит от веса и формата фасадного материала, шага опор, требуемого вентиляционного зазора и схемы подсистемы. Для одной облицовки достаточно лёгкой обрешётки, для другой нужен более жёсткий каркас. Подробнее о выборе материала для направляющих можно прочитать в статье про сухой строганый брусок из сосны.
Два способа крепления бруса к бетонной стене
В фасадных работах применяют две базовые схемы. При прямом креплении брусок прижимается к бетонному основанию, а крепёж проходит через древесину в бетон. Такой способ проще, но требует достаточно ровной стены и не позволяет свободно регулировать большой вынос подсистемы.
Вторая схема — монтаж через металлические уголки или Г-образные кронштейны. Кронштейн крепится к бетону, после чего брусок выставляется в проектную плоскость и фиксируется к металлическому элементу. Это удобно на неровном основании, при наружном утеплении и в системах, где облицовку нужно отнести от стены.
Выбор схемы зависит от геометрии основания, толщины утепления, нагрузки от облицовки и требуемой жёсткости. Для сравнения с другим основанием полезен материал про крепление бруса к кирпичной стене: внешне узлы похожи, но работа крепежа в бетоне и кладке различается.

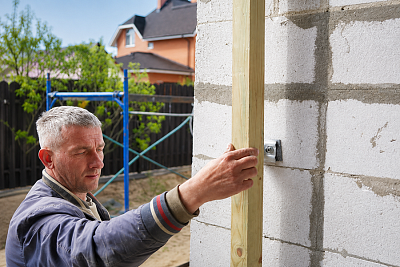

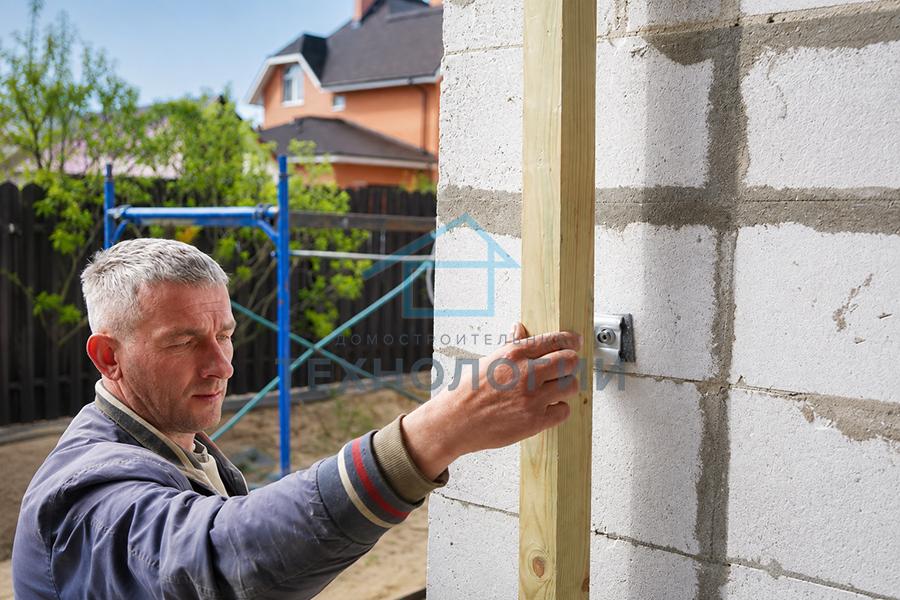

Фото 2. Брус, смонтированный к бетонной стене
Когда лучше крепить брус через кронштейны
Кронштейн отделяет задачу крепления к бетону от задачи выравнивания деревянной направляющей. Сначала металлический элемент надёжно фиксируют к основанию, затем по шнуру, лазеру или другой проектной разметке выставляют брусок. Это позволяет компенсировать отклонения стены и получить единую плоскость фасада без подкладок случайной толщины.
Такая схема особенно удобна при утеплённом вентилируемом фасаде. Между стеной и будущей облицовкой появляется пространство для теплоизоляции, защитного слоя и вентиляционного канала. Сам кронштейн при этом становится частью подсистемы, поэтому его размер, материал, вылет и крепление выбирают как единый узел.

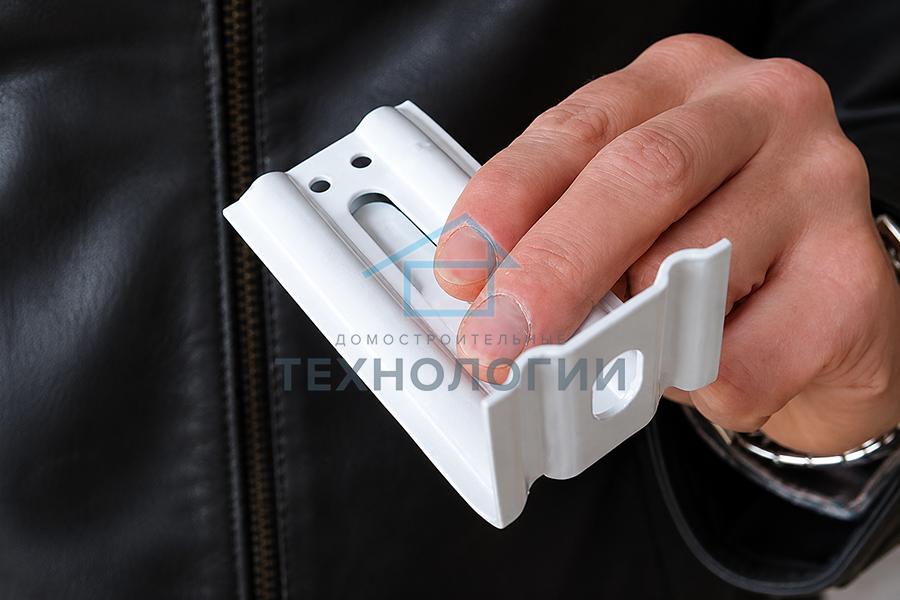

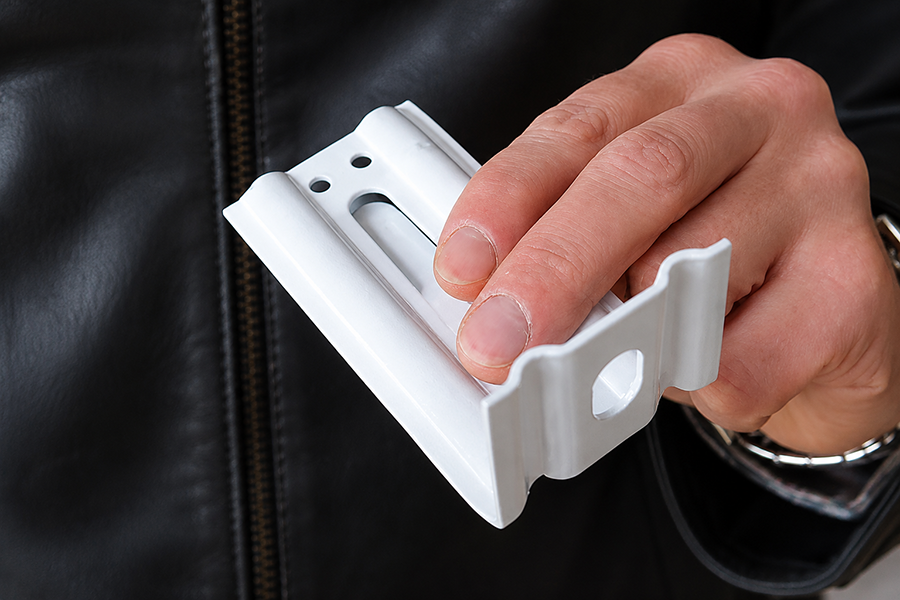

Фото 3. Г-образный кронштейн
Как связаны кронштейны, утепление и вентзазор
Если фасад утепляется, кронштейны обычно устанавливают до окончательного закрытия теплоизоляционного слоя, а утеплитель аккуратно подрезают в местах прохода креплений. Плиты должны прилегать без крупных щелей и не выпирать в будущий вентиляционный канал. Конкретная последовательность зависит от принятой фасадной системы.
После теплоизоляции формируют наружный защитный слой и вентиляционный зазор, затем выставляют деревянные направляющие под облицовку. Важно, чтобы брусок не оказался случайно зажат утеплителем и сохранял проектную плоскость. Общая логика утеплённого навесного фасада показана в статье про утепление и устройство навесного фасада.

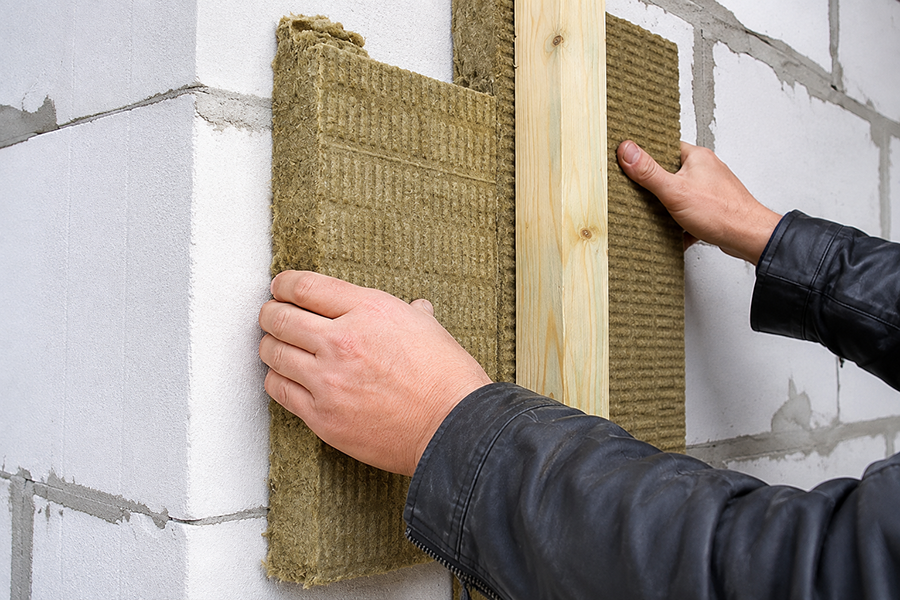

Фото 4. Монтаж утеплителя на вентфасад при использовании кронштейна
Чем крепить брус к бетону
Для бетона существуют разные типы крепежа: рамные крепления, анкеры, шурупы по бетону и инъекционные системы. У каждого решения своя область применения, допустимая нагрузка, глубина анкеровки, требования к расстоянию от края и способу монтажа. Поэтому выбирать крепёж только по диаметру или длине нельзя.
Для ненесущего бруска, установленного непосредственно к ровной бетонной стене, может применяться крепёж, рассчитанный производителем на сквозной монтаж в бетон. Если обрешётка монтируется на кронштейны, анкер подбирают уже для крепления самого кронштейна. При повышенной нагрузке, малых краевых расстояниях или особом состоянии основания требуется отдельная проверка выбранной системы.
Химический анкер тоже не является универсальным решением «для плохого бетона». Инъекционные составы и анкерные стержни имеют конкретные допуски и технологию монтажа. Их применяют тогда, когда такое решение подтверждено расчётом и документацией системы.

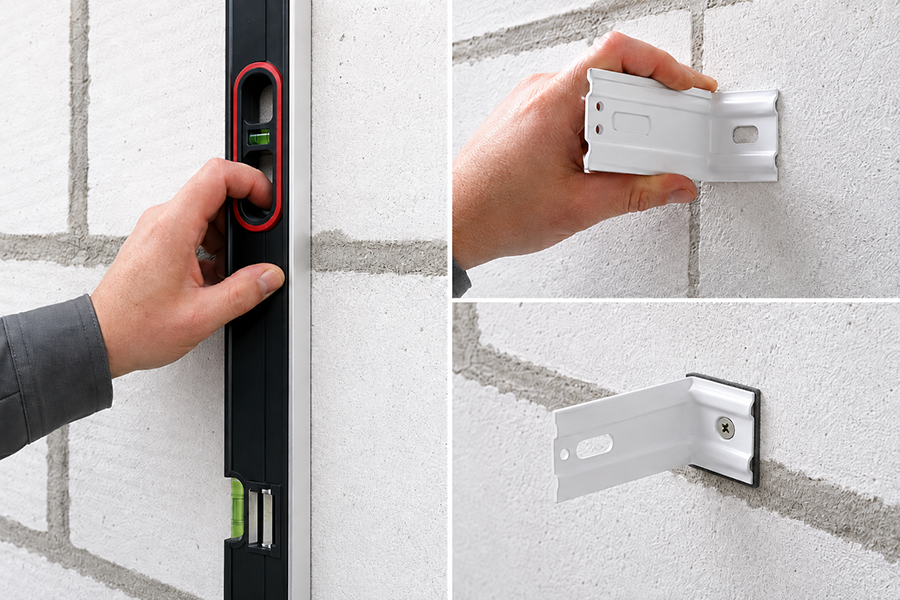

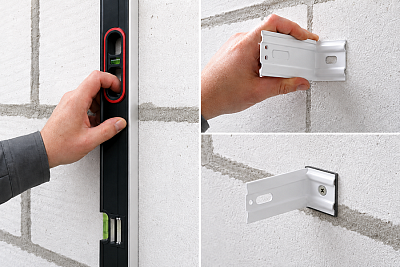

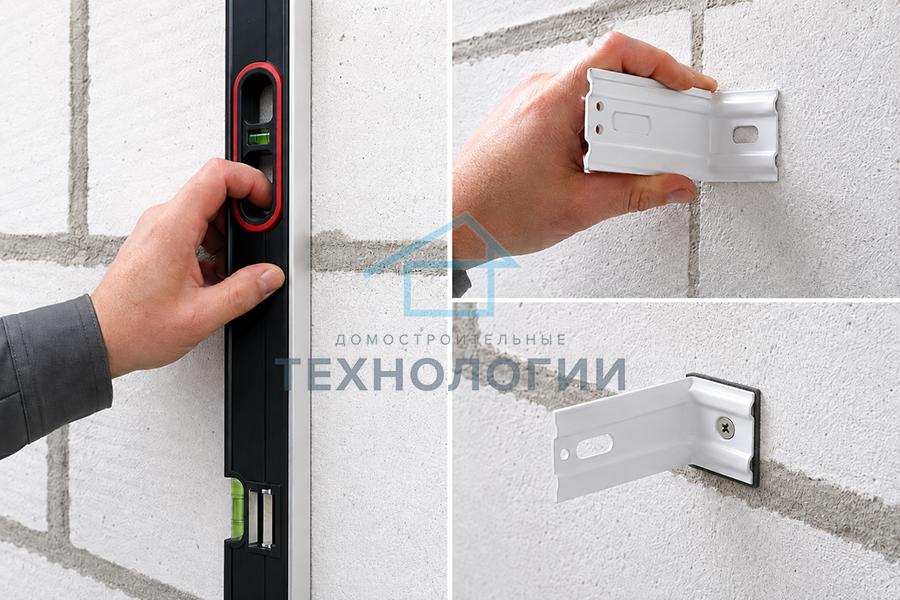

Фото 5. Разметка и монтаж кронштейна к бетонной стене
Разметка и сверление бетонной стены
Надёжное крепление начинается с разметки. Сначала задают положение направляющих и проектную плоскость фасада, затем отмечают точки крепления. До сверления нужно убедиться, что выбранные места не попадают в край бетонного элемента, инженерные коммуникации или другие зоны, где отверстие недопустимо.
Диаметр, глубину и способ сверления принимают по инструкции конкретного анкера или дюбеля. После бурения отверстие доводят до состояния, которое требует производитель крепежа. Для многих механических и химических систем удаление буровой пыли является частью технологии, но существуют анкеры и способы сверления, для которых допускаются другие процедуры. Поэтому универсальное правило здесь одно: монтаж выполняют по технической документации выбранного крепежа.
Ошибка в диаметре бура, глубине отверстия или подготовке отверстия может снизить работу даже качественного анкера. Поэтому контроль технологии важнее попытки компенсировать проблему более длинным крепежом.
Можно ли использовать пластиковый дюбель с саморезом
Пластиковые дюбели с шурупами применяются для множества монтажных задач, но сама формулировка «дюбель и саморез» ещё ничего не говорит о допустимой нагрузке. Для наружной фасадной подсистемы нужно знать, разрешён ли конкретный крепёж для данного основания, нагрузки и условий эксплуатации.
Лёгкое внутреннее крепление рейки и наружная обрешётка, несущая фасадную облицовку и воспринимающая ветровую нагрузку, — разные задачи. Поэтому переносить крепёж из интерьерных работ на фасад без проверки нельзя. Если система рассчитана на рамный дюбель или другой сквозной крепёж, используют именно его в соответствии с техническими данными производителя.

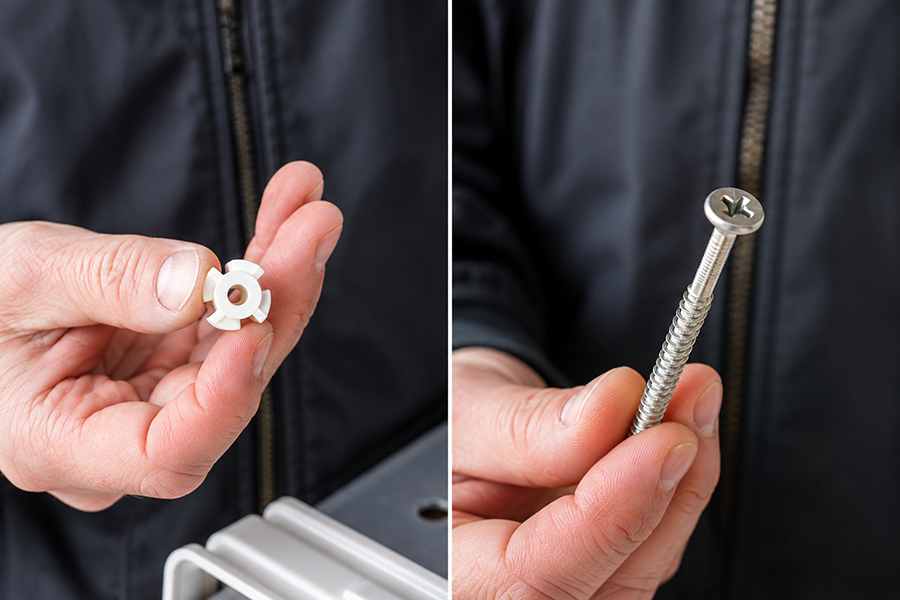

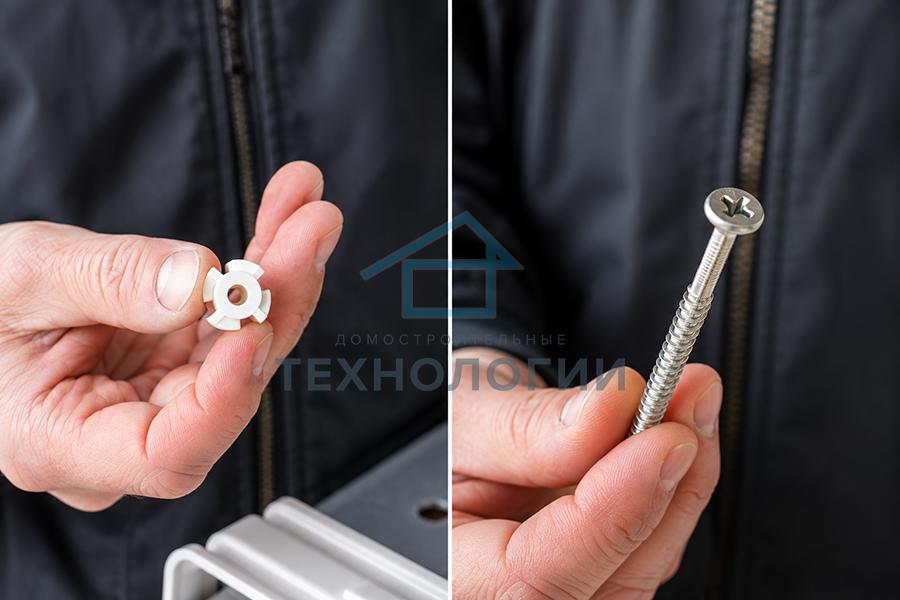

Фото 6. Дюбель и саморез для монтажа бруска
Нужно ли отделять деревянный брусок от бетона
Древесина гигроскопична, поэтому для наружной конструкции важно не создавать узлы, в которых брусок постоянно контактирует с увлажняемым основанием и не может высохнуть. Способ разделения зависит от фасадной системы: при монтаже через кронштейны древесина вообще не обязана прилегать к бетону всей плоскостью.
Если брус крепится непосредственно к бетонной поверхности, оценивают условия увлажнения и предусматривают решение, которое не запирает влагу между материалами. Нельзя автоматически переносить гидроизоляционные прокладки из фундаментных или кровельных узлов: фасад должен сохранять возможность отвода воды и просушки.
Сам деревянный брусок для наружной подсистемы защищают подходящим составом и особенно внимательно обрабатывают резы и торцы. Защитная обработка не отменяет правильной конструкции: если дерево постоянно мокнет, один антисептик проблему не решит.

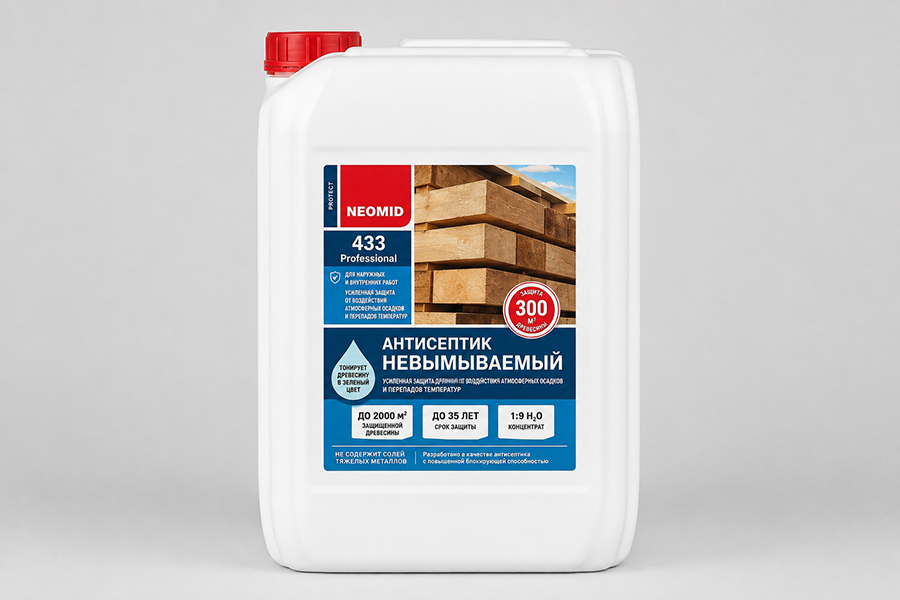

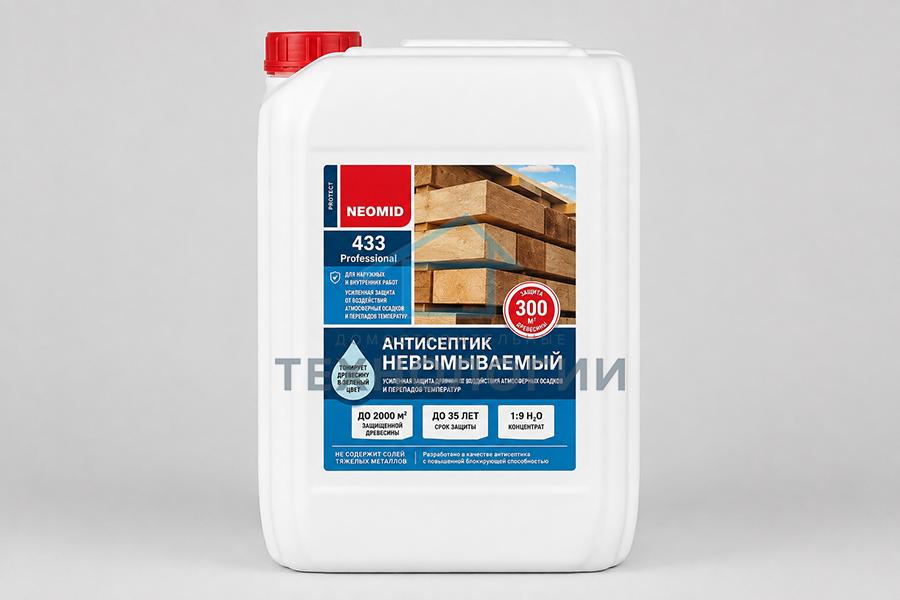

Фото 7. Антисептик для пропитки брусков
Как крепить брусок к металлическому кронштейну
После того как кронштейны закреплены к бетону, бруски выставляют в единую плоскость и фиксируют к металлическим элементам. Крепёж по дереву выбирают по толщине металла, сечению бруска и требованиям конкретного узла. Саморез не должен раскалывать край древесины или работать на недостаточной глубине.
Особое внимание уделяют торцам и местам, где крепёж расположен близко к краю бруска. При необходимости выполняют предварительное сверление. После фиксации ещё раз проверяют плоскость направляющих, потому что именно на них будет повторяться геометрия будущей облицовки.
Если финишным материалом выбран планкен, направление и шаг обрешётки связывают с его раскладкой и схемой крепления. Отдельно это рассмотрено в материале про монтаж скошенного планкена.

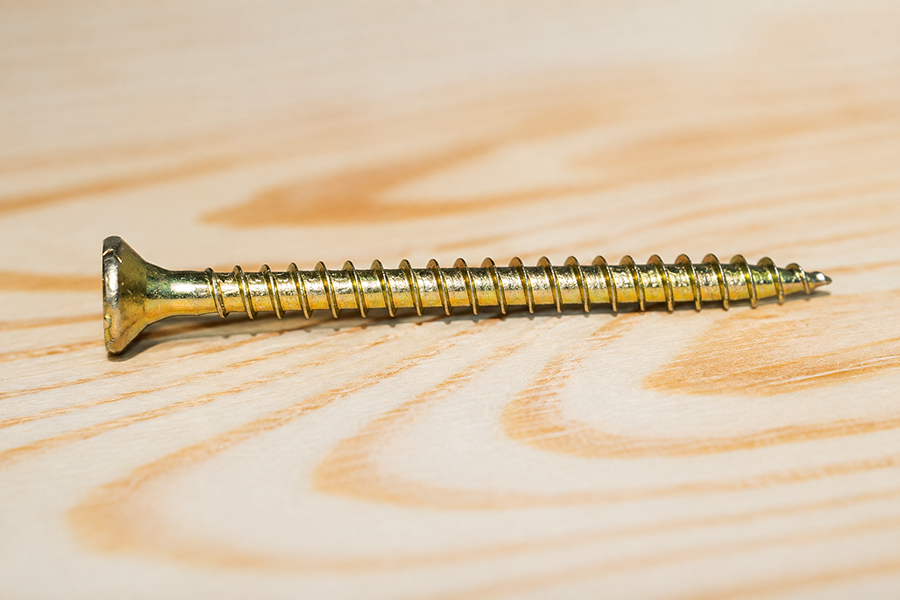

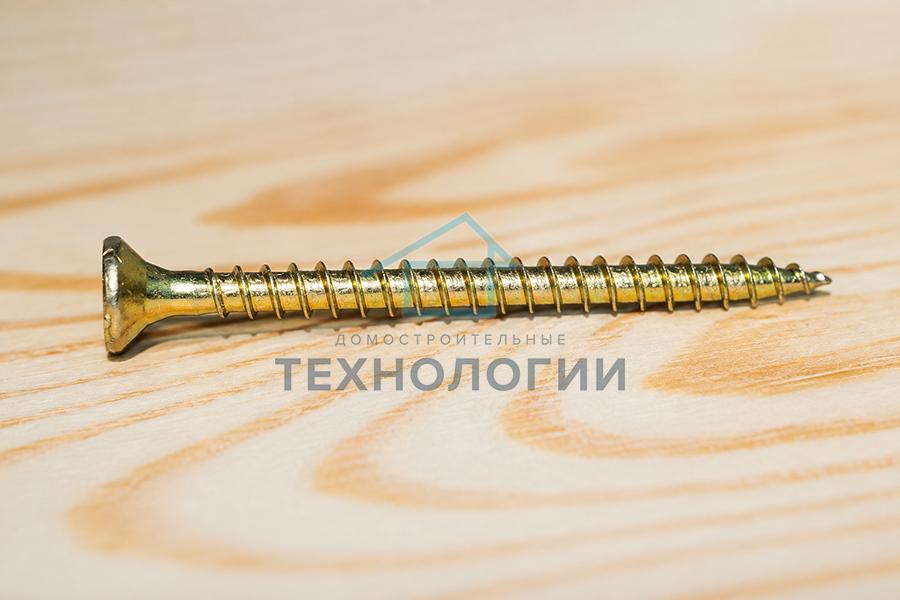

Фото 8. Саморез из оцинкованной стали
Анкерный болт для бетонного основания
Механический анкер может быть удобным решением для крепления металлического кронштейна или другого элемента подсистемы к бетону, если конкретная модель рассчитана на такую работу. При выборе учитывают не только диаметр анкера, но и эффективную глубину анкеровки, толщину закрепляемого элемента, расстояние между точками и до края бетонной конструкции.
Затяжка тоже является частью технологии. Для многих металлических анкеров производитель задаёт монтажный момент. Недотянутый или перетянутый крепёж может работать не так, как предусмотрено испытаниями. Поэтому принцип «затянуть посильнее» для ответственного фасадного узла неправильный.

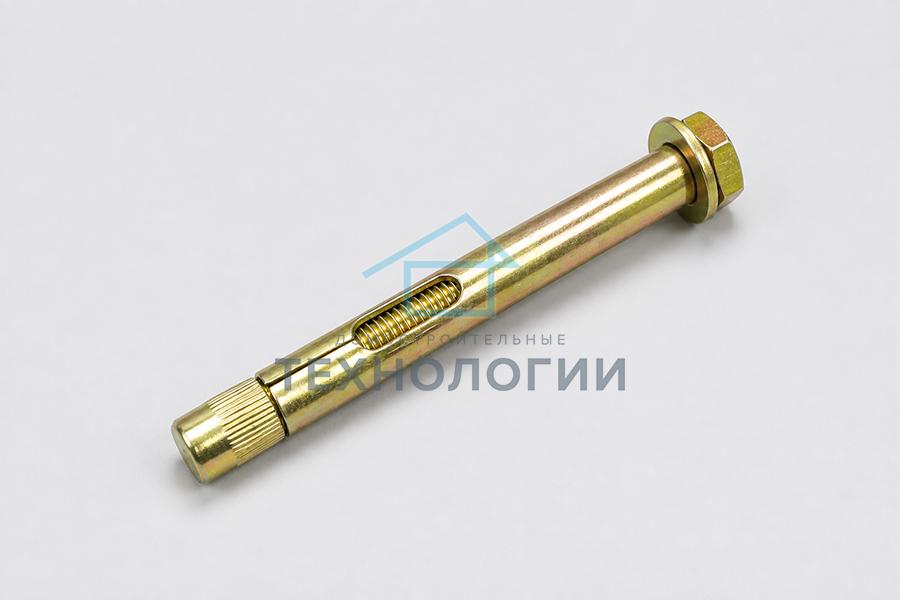

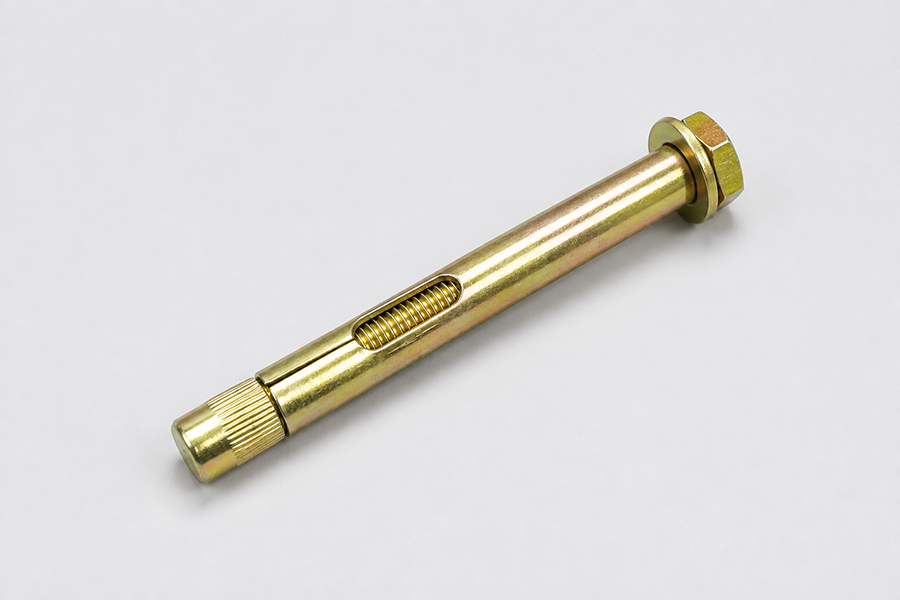

Фото 9. Анкерный болт для бетона
Как проверить готовую деревянную обрешётку
До монтажа облицовки подсистему удобно принять как отдельный этап скрытых работ. Это позволяет исправить слабое крепление или геометрию без разборки готового фасада.
- Проверить плоскость и вертикальность направляющих.
- Убедиться, что бруски не имеют заметного коробления и надёжно зафиксированы.
- Проверить крепёж кронштейнов к бетонному основанию и соответствие принятой схеме.
- Осмотреть зоны около углов, проёмов и краёв стены, где условия работы крепежа отличаются от рядового участка.
- Убедиться, что утеплитель и защитные слои не мешают подсистеме и не перекрывают вентиляционный канал.
- Проверить обработку резов и торцов деревянных элементов.
Если фасад вентилируемый, одновременно контролируют воздушный канал за облицовкой. Его устройство нельзя исправить хорошим анкером: крепление и вентиляция решают разные задачи. Варианты наружных систем собраны в библиотеке фасадов.
Типичные ошибки при креплении бруса к бетону
- Выбирать крепёж только по длине. Важны тип анкера, основание, нагрузка, глубина анкеровки и краевые расстояния.
- Использовать один и тот же крепёж для любых задач. Интерьерная рейка и фасадная подсистема работают в разных условиях.
- Игнорировать качество отверстия. Неверный диаметр, глубина и буровая пыль могут ухудшить работу крепежа.
- Выравнивать кривую стену случайными щепками. При значительных отклонениях рациональнее применять регулируемую схему через кронштейны.
- Монтировать сырой брусок. После высыхания он способен изменить геометрию всей обрешётки.
- Забывать о наружных условиях. Древесина, металл и крепёж должны быть рассчитаны на эксплуатацию в фасадной конструкции.
- Назначать шаг креплений «как всегда». Расстановка точек зависит от подсистемы, облицовки и нагрузки.
Вывод
Чтобы правильно крепить брус к бетонной стене, сначала выбирают схему подсистемы: прямой сквозной монтаж или крепление через металлические кронштейны. Затем определяют нагрузку, оценивают бетон и подбирают крепёж с подходящими техническими характеристиками. Только после этого задают расположение точек и выполняют монтаж.
Для фасадной обрешётки особенно важна системность: сухой ровный брусок, подходящие анкеры, точная плоскость, защита древесины, утепление и вентиляционный зазор должны работать совместно. Поэтому крепёж нельзя рассматривать отдельно от всей конструкции наружной отделки фасада. Если основание или нагрузка вызывают сомнения, узел лучше проверить расчётом или испытанием выбранной системы, а не увеличивать количество случайного крепежа.
