Проект каркасного одноэтажного дома "Истислав"

Рекомендации эксперта

Я хорошо отношусь к фундаменту на винтовых сваях и часто это решение является единственным верным в связи с неустойчивым грунтом или же разной высотой участка. Но для больших объектов необходимо заливать плиту, а лучше УШШ или УФФ
Павел Усманов
Архитектор

Особенности и характеристики проекта

Большая гостиная
Кухня-столовая
3 спальные комнаты
Гардеробная комната, встроенные шкафы
2 санузла
Огромная терраса
Гараж на 2-е машины
Панорамное остекление

Состав проекта

«Эскизный Проект» (предпроектное предложение)
25 000 Р

Является стадией проектирования и сооружений, не подлежащей согласованию с органами государственного надзора. Эскизный проект способствует более детальной проработке всех параметров объекта перед принятием окончательных решений по всем разделам, которые включает проектирование зданий и сооружений.

  • Пояснительная записка, технико-экономические показатели;
  • Генеральный план (схема организации земельного участка);
  • Поэтажные планы с экспликациями помещений;
  • Разрезы с описанием «пирогов» и конструктивных элементов;
  • Фасады;
  • Цветовое и объемное решений фасадов;
  • Фотомонтаж объекта в существующей ситуации;
  • 3D Визуализация.

«Рабочий проект» (конструктивное решение)
300 р/м2

В составе Рабочего проекта разрешается в отдельных случаях при необходимости для объектов средней сложности разрабатывать проектные решения в объеме Проекта, а затем дорабатывать по ним рабочие чертежи

  • 1. Пояснительная записка;
  • 2. Схема планировочной организации земельного участка;

3. Архитектурные решения

  • Общие данные по проекту;
  • Основные строительные показатели;
  • Экспликация полов;
  • Ведомость отделки помещений;
  • Ведомость перемычек;
  • Спецификации заполнения оконных и дверных проемов;
  • Вентиляционные стояки;
  • Поэтажные планы;
  • Фасады;
  • План кровли;
  • Основные разрезы по дому;
  • Маркировочные планы.

    4. Конструктивные и объемно-планировочные решения

  • Общие данные;
  • Схемы расположения фундаментов;
  • Схема расположения перекрытий;
  • Схема расположения стропил;
  • Сечения по схемам расположения;
  • Основные конструктивные узлы и детали;
  • Спецификации;
  • Ведомости расхода стали;
  • Выборка древесины.

5. Для сложных объектов разрабатывается дополнительно и не входит в стоимость раздела "Рабочий проект" (Система электроснабжения, система водоснабжения, система водоотведения, система вентиляции и кондиционирования, система отопления )


Комплектация дома

Начальный
ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундаменту всех комплектаций этого проекта только монолитная плита.
  • Пароизоляция и гидроветрозащита – Тераспан.
  • Кровля – металлическая черепица.
  • Без внутренней отделки и инженерных коммуникаций.

    • Фундамент
      Фундамент монолитная плита: геотекстиль 300 гр/м2, песок на подушку, ЭППС ХРS CARBON ECO SP, арматура А3 на основание ленты диаметр 12, арматура А1 на хомуты диаметр 6, бетон для плиты М350 гравий, устройство вводов и выводов канализации, водопровода, электричества (закладные ПНД)
    • Перекрытие цокольное
      Пароизоляция "Тераспан", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Тераспан", черепной брусок
    • Стены/каркас
      Гидроветрозащита "Тераспан", OSB-3, доска калиброванная 45х195, утепление "Rockwool" 200 мм, пароизоляция "Тераспан"
    • Кровля
      Металлическая черепица, обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Тераспан", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Тераспан"
    • Наружная отделка

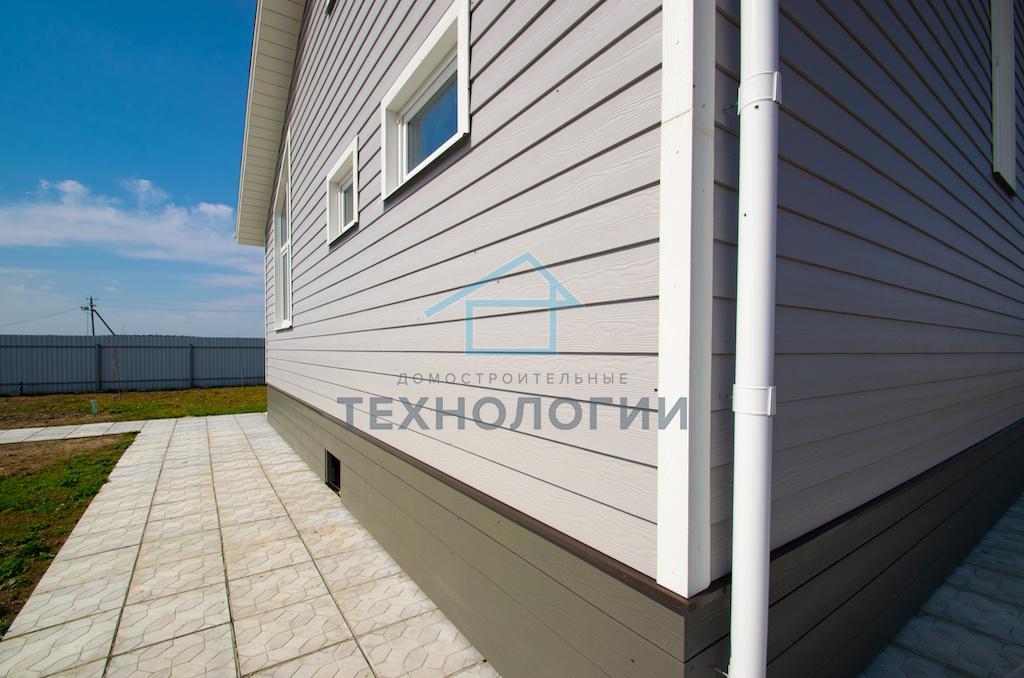

      На выбор планкен, имитация бруса, финский сайдинг или блок хаус из хвои, окрашенные краской Teknos (на выбор укрывная или полупрозрачная схема) или панели Cedral. Отделка цоколя искусственным камнем. Входная группа ДПК (Дарнео) или лиственница (крашеная материалами Renner) на выбор.
    • Внутренняя отделка
      Без внутренней отделки
    • Инженерные коммуникации
      Без инженерных коммуникаций
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей
    Популярное
    Стандарт
    ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундаменту всех комплектаций этого проекта только монолитная плита.
  • Пароизоляция и гидроветрозащита – Juta.
  • Кровля – гибкая черепица, + влагостойкая фанера.
  • Внутренняя отделка - хвойная вагонка или имитация бруса, доска пола или ламинат, межкомнатные двери МДФ.
  • Инженерные коммуникации - разведение электропроводки, подвод воды и канализации.

    • Фундамент
      Фундамент монолитная плита: геотекстиль 300 гр/м2, песок на подушку, ЭППС ХРS CARBON ECO SP, арматура А3 на основание ленты диаметр 12, арматура А1 на хомуты диаметр 6, бетон для плиты М350 гравий, устройство вводов и выводов канализации, водопровода, электричества (закладные ПНД)
    • Перекрытие цокольное
      Пароизоляция "Juta", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Juta", черепной брусок
    • Стены/каркас
      Гидроветрозащита "Juta", OSB-3, доска калиброванная 45х195, утепление "Rockwool" 200 мм, пароизоляция "Juta"
    • Кровля
      Гибкая черепица, влагостойкая фанера, контр.обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Juta", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Juta"
    • Наружная отделка
      На выбор планкен, имитация бруса, финский сайдинг или блок хаус из хвои, окрашенный материалами Teknos (укрывная или полупрозрачная схема покраски в цехе) или панели Cedral. Отделка цоколя. Входная группа ДПК (Дарнео) или лиственница (крашеная материалами Renner) на выбор.
    • Внутренняя отделка
      На выбор хвойная вагонка или имитация бруса ( толщина 20 мм), доска пола (толщина 36 мм) или ламинат на фанеру, межкомнатные двери из МДФ
    • Инженерные коммуникации
      Разведена электопроводка, сделан подвод воды и канализации
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей
    Под ключ
    ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундаменту всех комплектаций этого проекта только монолитная плита. Цокольное перекрытие – + фанера.
  • Пароизоляция и гидроветрозащита – Juta.
  • Стены – утепление Шелтер-Эко Строй "Стандарт", + плита "GreenBoard".
  • Кровля – гибкая черепица, влагостойкая фанера.
  • Внутренняя отделка – хвойная вагонка или имитация бруса, паркетная доска, межкомнатные двери из массива дерева, + деревянные фальшбалки.
  • Инженерные коммуникации - + установка электроточек и электроприборов, + разведение водопровода и канализации с установкой сантехники, + электроконвекторы Balu.

    • Фундамент
      Фундамент монолитная плита: геотекстиль 300 гр/м2, песок на подушку, ЭППС ХРS CARBON ECO SP, арматура А3 на основание ленты диаметр 12, арматура А1 на хомуты диаметр 6, бетон для плиты М350 гравий, устройство вводов и выводов канализации, водопровода, электричества (закладные ПНД)
    • Перекрытие цокольное
      Фанера, пароизоляция "Juta", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Juta", черепной брусок
    • Стены/каркас
      Гидроветрозащита "Juta", OSB-3, доска калиброванная 45х195, утепление "Шелтер-Эко Строй "Стандарт"" 200 мм, пароизоляция "Juta", плита "GreenBoard".
    • Кровля
      Гибкая черепица, влагостойкая фанера, контр.обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Juta", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Juta"
    • Наружная отделка
      На выбор планкен из лиственницы, окрашенный материалами Teknos (укрывная или полупрозрачная схема покраски в цехе) или панели Cedral. Отделка цоколя. Входная группа ДПК (Дарнео) или лиственница (крашеная материалами Renner) на выбор
    • Внутренняя отделка
      Окрашенная материалами Teknos вагонка или имитация бруса (хвоя, кедр, лиственница), паркетная доска под лак или масло, двери массив дерево, фальшбалки на потолок
    • Инженерные коммуникации
      Разведена электопроводка с установленными электро точками и электро приборами, сделан подвод воды и канализации с подключением сантехнических приборов, отопление электро конвекторы "Balu"
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей

    Описание проекта

    Компания «Домостроительные технологии» рекомендует вам ознакомиться с проектом одноэтажного каркасного дома «Истислав», общей площадью 198,4 м2 (+ терраса 77,6 м2).

    Если вы с семьёй мечтаете переехать жить за город, то данный стильный и современный каркасный дом сможет обеспечить комфорт и уют для всех членов вашей семьи, начиная с пожилых родителей, и заканчивая подрастающим поколением.

    Форма строения позволит практично и компактно расположить на участке жилые помещения, гараж для автомобилей и зону для отдыха на свежем воздухе.

    Просторная терраса понравится детворе и, конечно же, бабушкам и дедушкам. На такой террасе можно просиживать часами, наслаждаясь солнцем, красотой природы и весёлым щебетанием птиц. А крытый участок позволит мамам с малышами не пропускать прогулок на свежем воздухе даже в дождливую погоду.

    Данный вариант каркасного дома имеет удобную и практичную планировку:

    • Совмещённые большие гостиная и кухня-столовая. Три стены этих комнат полностью заняты панорамными окнами от пола до потолка. Такие окна несомненно понравятся любителям природы и открытого пространства, ведь благодаря им вы забудете, что находитесь в помещении. А двери, вмонтированные в окна, сделают деревянную террасу продолжением комнат. (Но при желании гостиную и кухню можно разделить.)
    • Три уютных спальных комнаты позволят спокойно отдохнуть всем членам семьи. Одна из них оборудована гардеробной и санузлом, в двух других размещены встроенные шкафы. При необходимости в одной из комнат можно разместить рабочий кабинет или гостевую комнату.
    • Два санузла.
    • Длинный холл, который не заберёт на себя много полезной площади. Запланировано место для встроенного шкафа.
    • Расположение прихожей позволяет на только запланировать здесь место для переобувания в домашние тапочки, но и расположить небольшой тамбур, который позволит удерживать тепло в доме.
    • Вместительный гараж на две машины. Есть небольшое окно, вход в жилые помещения, выход на задний двор.

    Строительство вашего зимнего каркасного дома с нашей компанией не потребует много времени, и новоселье не заставит себя долго ждать. В короткие сроки наши опытные работники выполнят установку фундамента и каркаса, смонтируют крышу, произведут наружные и внутренние отделочные и покрасочные работы, проведут монтаж систем коммуникаций, установят окна и двери. И сдадут вам полностью готовый каркасный дом «под ключ».
