Проект полутораэтажного дома из клееного бруса "Ванда"

Рекомендации эксперта

Торцы бруса отличаются тем, что очень легко и просто впитывают влагу. Поэтому нужно обязательно проводить их герметизацию. Для этих целей используются специальные герметики, которые способны проникнуть вглубь древесины и заблокировать её сокопроводящие каналы. Простая грунтовка с этим не справится.
Алексей
Технолог

Особенности и характеристики проекта

Кухня-столовая
Кухня-столовая
4 спальные комнаты
4 спальные комнаты
3 санузла
3 санузла
4 подсобных помещения
4 подсобных помещения
Крыльцо-терраса
Крыльцо-терраса
Большая терраса
Большая терраса
Навес для автомобиля
Навес для автомобиля
Панорамное остекление
Панорамное остекление
Линейные размеры: 12,2x13,6
Общая площадь: 224,8
Площадь застройки: 242,3
Этажность: Полтораэтажные
Срок строительства: 9 недель
Архитектурный стиль: Шале

Состав проекта

«Эскизный Проект» (предпроектное предложение)
25 000 Р

Является стадией проектирования и сооружений, не подлежащей согласованию с органами государственного надзора. Эскизный проект способствует более детальной проработке всех параметров объекта перед принятием окончательных решений по всем разделам, которые включает проектирование зданий и сооружений.

  • Пояснительная записка, технико-экономические показатели;
  • Генеральный план (схема организации земельного участка);
  • Поэтажные планы с экспликациями помещений;
  • Разрезы с описанием «пирогов» и конструктивных элементов;

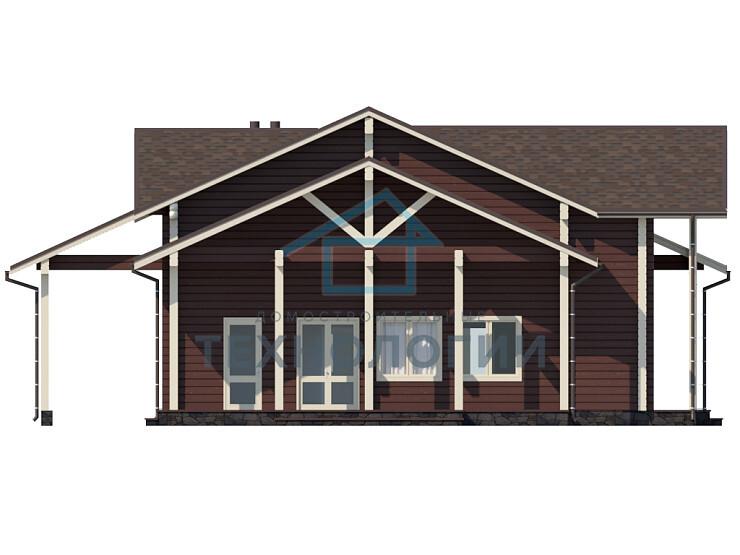

  • Фасады;
  • Цветовое и объемное решений фасадов;
  • Фотомонтаж объекта в существующей ситуации;
  • 3D Визуализация.

«Рабочий проект» (конструктивное решение)
300 р/м2

В составе Рабочего проекта разрешается в отдельных случаях при необходимости для объектов средней сложности разрабатывать проектные решения в объеме Проекта, а затем дорабатывать по ним рабочие чертежи

  • 1. Пояснительная записка;
  • 2. Схема планировочной организации земельного участка;

3. Архитектурные решения

  • Общие данные по проекту;
  • Основные строительные показатели;
  • Экспликация полов;
  • Ведомость отделки помещений;
  • Ведомость перемычек;
  • Спецификации заполнения оконных и дверных проемов;
  • Вентиляционные стояки;
  • Поэтажные планы;
  • Фасады;
  • План кровли;
  • Основные разрезы по дому;
  • Маркировочные планы.

    4. Конструктивные и объемно-планировочные решения

  • Общие данные;
  • Схемы расположения фундаментов;
  • Схема расположения перекрытий;
  • Схема расположения стропил;
  • Сечения по схемам расположения;
  • Основные конструктивные узлы и детали;
  • Спецификации;
  • Ведомости расхода стали;
  • Выборка древесины.

5. Для сложных объектов разрабатывается дополнительно и не входит в стоимость раздела "Рабочий проект" (Система электроснабжения, система водоснабжения, система водоотведения, система вентиляции и кондиционирования, система отопления )


Комплектация дома

Популярное
Начальный
ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундамент – винтовые сваи.
  • Пароизоляция и гидроветрозащита – Тераспан.
  • Перекрытие 1-го этажа – утеплитель Rockwool.
  • Кровля – металлическая черепица.
  • Без внутренней отделки и инженерных коммуникаций.

    • Фундамент
      Фундамент из винтовых свай
    • Перекрытие цокольное
      Пароизоляция "Тераспан", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Тераспан", черепной брусок
    • Перекрытие 1 этажа (каркас)
      Пароизоляция "Тераспан", балки перекрытия 200х50, утеплитель "Rockwool" 200 мм
    • Кровля
      Металлическая черепица, обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Тераспан", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Тераспан"
    • Внутренняя отделка
      Без внутренней отделки
    • Инженерные коммуникации
      Без инженерных коммуникаций
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Стены брус
      Наружные стены 140х140, внутренние 90×140, одна стена несущая 140×140
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей
    Стандарт
    ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундамент – монолитный ленточный.
  • Пароизоляция и гидроветрозащита – Juta.
  • Перекрытие 1-го этажа – утеплитель Rockwool, + черепной брусок.
  • Кровля – гибкая черепица, + влагостойкая фанера.
  • Внутренняя отделка - хвойная вагонка или имитация бруса, доска пола или ламинат, межкомнатные двери МДФ.
  • Инженерные коммуникации - разведение электропроводки, подвод воды и канализации.

    • Фундамент
      Фундамент монолитный ленточный
    • Перекрытие цокольное
      Пароизоляция "Juta", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Juta", черепной брусок
    • Перекрытие 1 этажа (каркас)
      Пароизоляция "Juta", балки перекрытия 200х50, утеплитель "Rockwool", черепной брусок
    • Кровля
      Гибкая черепица, влагостойкая фанера, контр.обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Juta", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Juta"
    • Внутренняя отделка
      На выбор хвойная вагонка или имитация бруса ( толщина 20 мм), доска пола (толщина 36 мм) или ламинат на фанеру, межкомнатные двери из МДФ
    • Инженерные коммуникации
      Разведена электопроводка, сделан подвод воды и канализации
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Стены брус
      Наружные стены 140х140, внутренние 90×140, одна стена несущая 140×140
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей
    Под ключ
    ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундамент – монолитная плита. Цокольное перекрытие – + фанера.
  • Пароизоляция и гидроветрозащита – Juta.
  • Перекрытие 1-го этажа – утеплитель Шелтер-Эко Строй "Акустик".
  • Кровля – гибкая черепица, влагостойкая фанера.
  • Внутренняя отделка – хвойная вагонка или имитация бруса, паркетная доска, межкомнатные двери из массива дерева, + деревянные фальшбалки.
  • Инженерные коммуникации - + установка электроточек и электроприборов, + разведение водопровода и канализации с установкой сантехники, + электроконвекторы Balu.

    • Фундамент
      Фундамент монолитная плита
    • Перекрытие цокольное
      Фанера, пароизоляция "Juta", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Juta", черепной брусок
    • Перекрытие 1 этажа (каркас)
      Пароизоляция "Juta", балки перекрытия 200х50, утеплитель "Шелтер-Эко Строй "Акустик" 200 мм
    • Кровля
      Гибкая черепица, влагостойкая фанера, контр.обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Juta", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Juta"
    • Внутренняя отделка
      Окрашенная материалами Teknos вагонка или имитация бруса (хвоя, кедр, лиственница), паркетная доска под лак или масло, двери массив дерево, фальшбалки на потолок
    • Инженерные коммуникации
      Разведена электопроводка с установленными электро точками и электро приборами, сделан подвод воды и канализации с подключением сантехнических приборов, отопление электро конвекторы "Balu"
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Стены брус
      Наружные стены 140х140, внутренние 90×140, одна стена несущая 140×140
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей

    Описание проекта

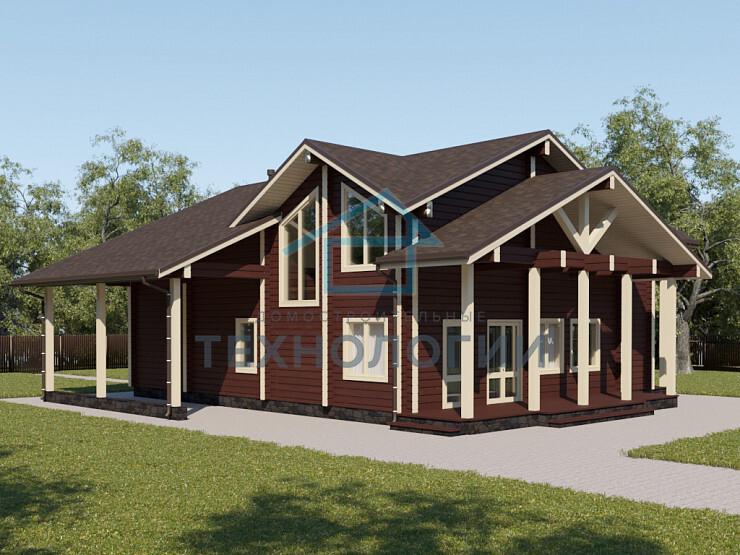

    Представляем Вам новый проект дома из бруса. Это симпатичный просторный дом с мансардой общей площадью 224,8 м2 с уютными комнатами и удобной планировкой. Такой дом станет отличным местом для постоянного проживания большой семьи, украшением любого загородного участка и гордостью будущего хозяина.

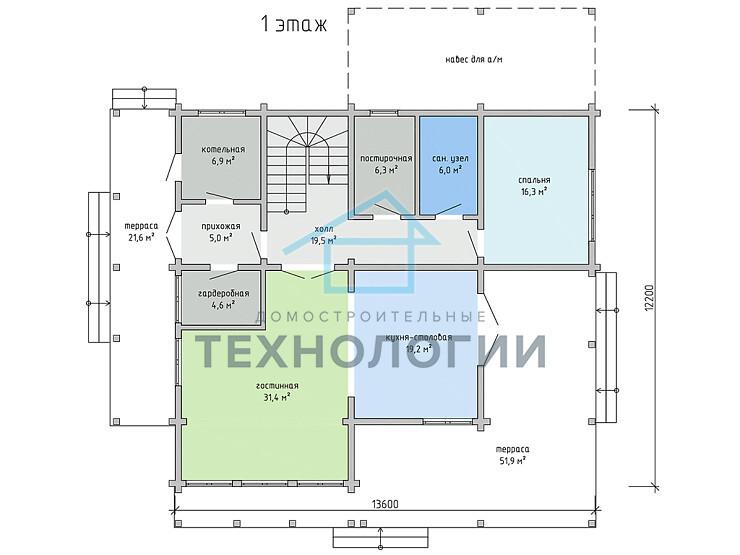

    На первом этаже дома располагаются просторные гостиная и кухня-столовая с выходом на террасу, где в солнечные дни можно наслаждаться природой в компании друзей и спальня, которую можно переделать под кабинет для работы. Благодаря большим окнам гостиной внутреннее пространство дома визуально расширяется, наполняется светом и воздухом. На втором этаже расположены три просторных спальни и два санузла. Дом запроектирован полностью с учетом его круглогодичного использования.

    Такой дом вы можете построить нашими силами или сами, по нашим чертежам.
