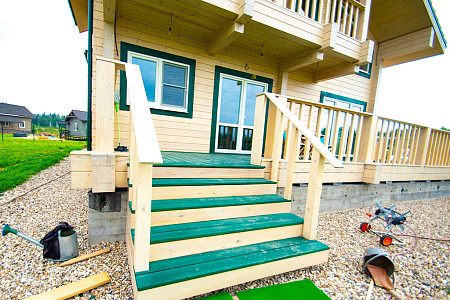

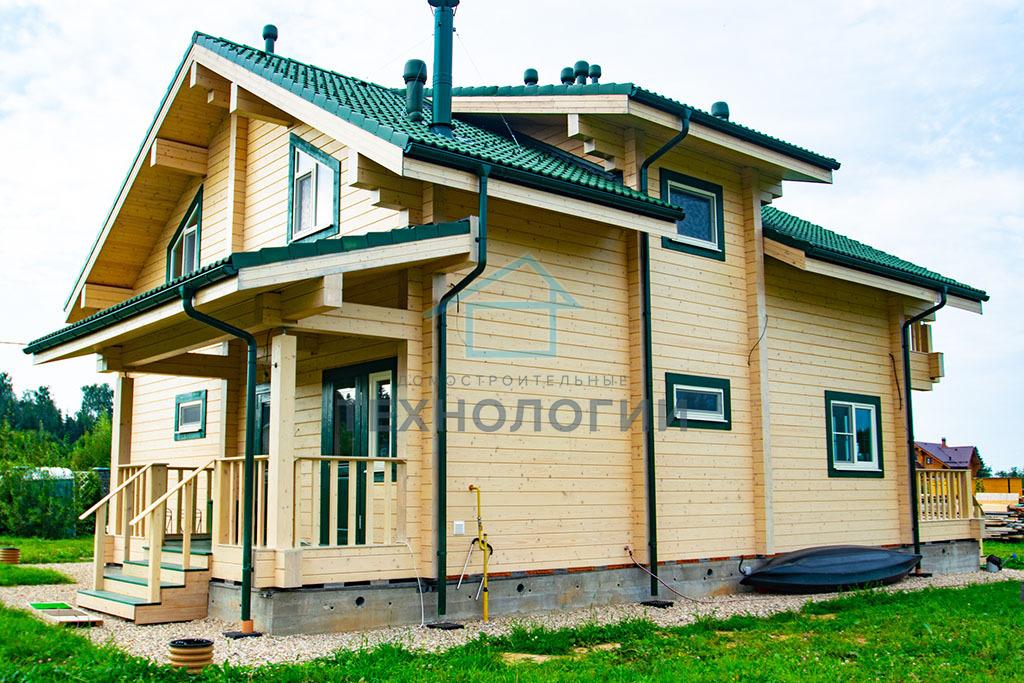

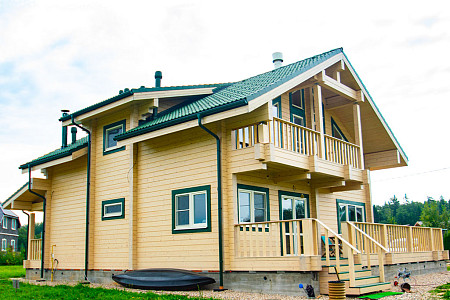

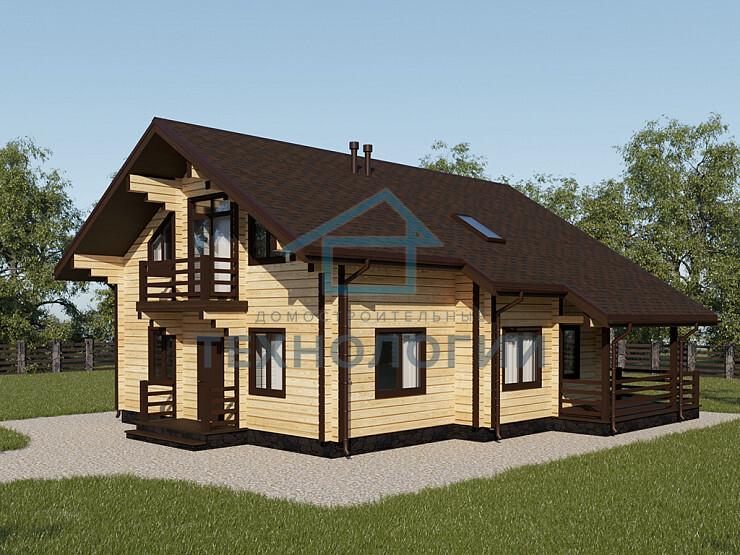

Проект полутораэтажного дома из клееного бруса "Орислав"

Рекомендации эксперта

Стены, на которые не возложена несущая функция, называют перегородками (так же есть самонесущие стены). В брусовом доме их можно сделать каркасными, что облегчит общий вес здания, снизит стоимость строительства, а также расширит возможности по внутренней отделке дома из клееного бруса. Можно использовать керамическую плитку, обои, краску, камень, различную деревянную отделку: вагонку, блок-хаус, планкен. И даже имитацию бруса, если вы хотите сохранить в помещение единый стиль.
Павел Усманов
Архитектор

Особенности и характеристики проекта

Кухня-столовая
Кухня-столовая
5 спальных комнат
5 спальных комнат
Гардеробная комната
Гардеробная комната
2 санузла
2 санузла
Котельная
Котельная

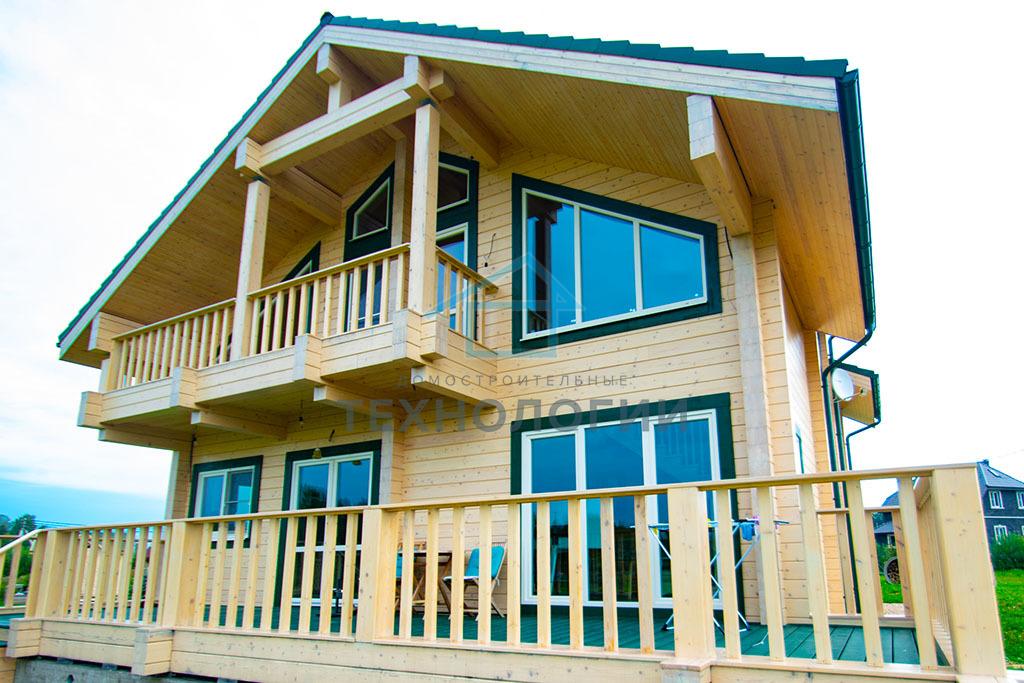

2 балкона
2 балкона

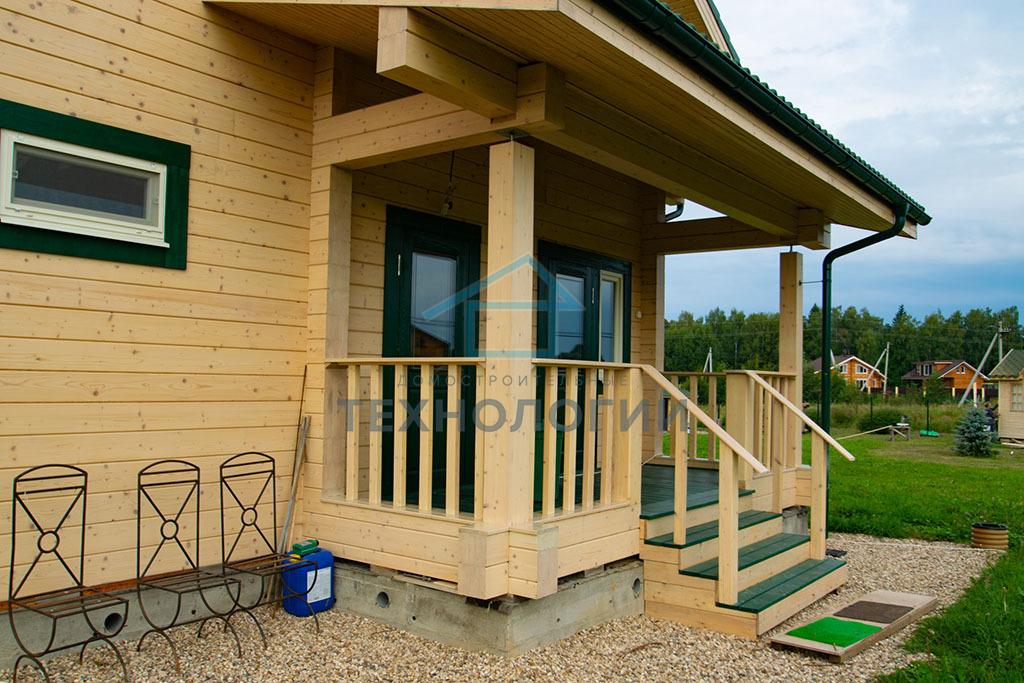

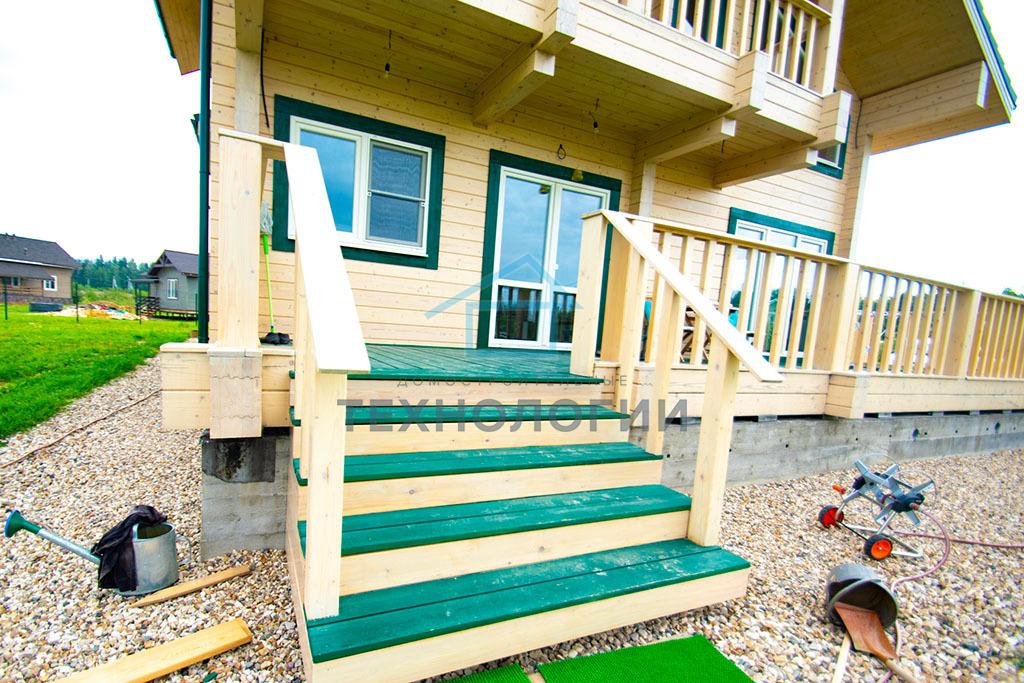

Крытая терраса
Крытая терраса
Панорамное остекление
Панорамное остекление
Линейные размеры: 8,90x11,30
Общая площадь: 188,6
Площадь застройки: 141,1
Этажность: Полтораэтажные
Срок строительства: 9 недель
Архитектурный стиль: Шале

Состав проекта

«Эскизный Проект» (предпроектное предложение)
25 000 Р

Является стадией проектирования и сооружений, не подлежащей согласованию с органами государственного надзора. Эскизный проект способствует более детальной проработке всех параметров объекта перед принятием окончательных решений по всем разделам, которые включает проектирование зданий и сооружений.

  • Пояснительная записка, технико-экономические показатели;
  • Генеральный план (схема организации земельного участка);
  • Поэтажные планы с экспликациями помещений;
  • Разрезы с описанием «пирогов» и конструктивных элементов;

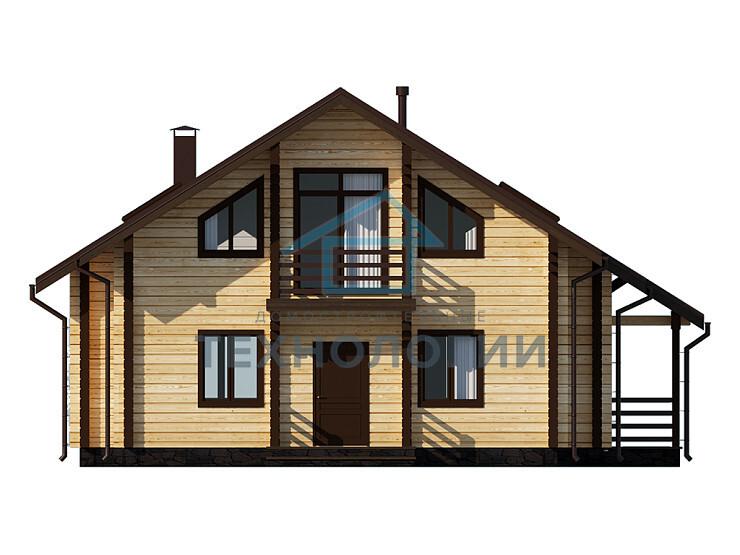

  • Фасады;
  • Цветовое и объемное решений фасадов;
  • Фотомонтаж объекта в существующей ситуации;
  • 3D Визуализация.

«Рабочий проект» (конструктивное решение)
300 р/м2

В составе Рабочего проекта разрешается в отдельных случаях при необходимости для объектов средней сложности разрабатывать проектные решения в объеме Проекта, а затем дорабатывать по ним рабочие чертежи

  • 1. Пояснительная записка;
  • 2. Схема планировочной организации земельного участка;

3. Архитектурные решения

  • Общие данные по проекту;
  • Основные строительные показатели;
  • Экспликация полов;
  • Ведомость отделки помещений;
  • Ведомость перемычек;
  • Спецификации заполнения оконных и дверных проемов;
  • Вентиляционные стояки;
  • Поэтажные планы;
  • Фасады;
  • План кровли;
  • Основные разрезы по дому;
  • Маркировочные планы.

    4. Конструктивные и объемно-планировочные решения

  • Общие данные;
  • Схемы расположения фундаментов;
  • Схема расположения перекрытий;
  • Схема расположения стропил;
  • Сечения по схемам расположения;
  • Основные конструктивные узлы и детали;
  • Спецификации;
  • Ведомости расхода стали;
  • Выборка древесины.

5. Для сложных объектов разрабатывается дополнительно и не входит в стоимость раздела "Рабочий проект" (Система электроснабжения, система водоснабжения, система водоотведения, система вентиляции и кондиционирования, система отопления )


Комплектация дома

Популярное
Начальный
ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундамент – винтовые сваи.
  • Пароизоляция и гидроветрозащита – Тераспан.
  • Перекрытие 1-го этажа – утеплитель Rockwool.
  • Кровля – металлическая черепица.
  • Без внутренней отделки и инженерных коммуникаций.

    • Фундамент
      Фундамент из винтовых свай
    • Перекрытие цокольное
      Пароизоляция "Тераспан", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Тераспан", черепной брусок
    • Перекрытие 1 этажа (каркас)
      Пароизоляция "Тераспан", балки перекрытия 200х50, утеплитель "Rockwool" 200 мм
    • Кровля
      Металлическая черепица, обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Тераспан", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Тераспан"
    • Внутренняя отделка
      Без внутренней отделки
    • Инженерные коммуникации
      Без инженерных коммуникаций
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Стены брус
      Наружные стены 140х140, внутренние 90×140, одна стена несущая 140×140
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей
    Стандарт
    ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундамент – монолитный ленточный.
  • Пароизоляция и гидроветрозащита – Juta.
  • Перекрытие 1-го этажа – утеплитель Rockwool, + черепной брусок.
  • Кровля – гибкая черепица, + влагостойкая фанера.
  • Внутренняя отделка - хвойная вагонка или имитация бруса, доска пола или ламинат, межкомнатные двери МДФ.
  • Инженерные коммуникации - разведение электропроводки, подвод воды и канализации.

    • Фундамент
      Фундамент монолитный ленточный
    • Перекрытие цокольное
      Пароизоляция "Juta", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Juta", черепной брусок
    • Перекрытие 1 этажа (каркас)
      Пароизоляция "Juta", балки перекрытия 200х50, утеплитель "Rockwool", черепной брусок
    • Кровля
      Гибкая черепица, влагостойкая фанера, контр.обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Juta", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Juta"
    • Внутренняя отделка
      На выбор хвойная вагонка или имитация бруса ( толщина 20 мм), доска пола (толщина 36 мм) или ламинат на фанеру, межкомнатные двери из МДФ
    • Инженерные коммуникации
      Разведена электопроводка, сделан подвод воды и канализации
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Стены брус
      Наружные стены 140х140, внутренние 90×140, одна стена несущая 140×140
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей
    Под ключ
    ОСОБЕННОСТИ КОМПЛЕКТАЦИИ:

  • Фундамент – монолитная плита. Цокольное перекрытие – + фанера.
  • Пароизоляция и гидроветрозащита – Juta.
  • Перекрытие 1-го этажа – утеплитель Шелтер-Эко Строй "Акустик".
  • Кровля – гибкая черепица, влагостойкая фанера.
  • Внутренняя отделка – хвойная вагонка или имитация бруса, паркетная доска, межкомнатные двери из массива дерева, + деревянные фальшбалки.
  • Инженерные коммуникации - + установка электроточек и электроприборов, + разведение водопровода и канализации с установкой сантехники, + электроконвекторы Balu.

    • Фундамент
      Фундамент монолитная плита
    • Перекрытие цокольное
      Фанера, пароизоляция "Juta", балки перекрытия 200х50; утеплитель "Rockwool" 200 мм, ветрозащитная мембрана "Juta", черепной брусок
    • Перекрытие 1 этажа (каркас)
      Пароизоляция "Juta", балки перекрытия 200х50, утеплитель "Шелтер-Эко Строй "Акустик" 200 мм
    • Кровля
      Гибкая черепица, влагостойкая фанера, контр.обрешетка (доска 100х20), вент.зазор (брусок 50х50), ветрозащитная мембрана "Juta", стропила (доска 200х50), утеплитель "Rockwool" 200 мм, пароизоляция "Juta"
    • Внутренняя отделка
      Окрашенная материалами Teknos вагонка или имитация бруса (хвоя, кедр, лиственница), паркетная доска под лак или масло, двери массив дерево, фальшбалки на потолок
    • Инженерные коммуникации
      Разведена электопроводка с установленными электро точками и электро приборами, сделан подвод воды и канализации с подключением сантехнических приборов, отопление электро конвекторы "Balu"
    • Стропильная система
      Стропила - доски сечением 45х190 мм. Стропила рассчитаны под снеговую нагрузку для III снегового района.
    • Чердачное перекрытие
      Состоит из балок - доска сечением 45х195 мм с шагом 580 мм. Между балками закладывается утеплитель толщиной 200 мм
    • Стены брус
      Наружные стены 140х140, внутренние 90×140, одна стена несущая 140×140
    • Оконные системы
      Окна REHAU GRAZIO имеют зауженную комбинацию рамы и створки (всего 112 мм) за счет чего больше площадь окон стал занимать стеклопакет. Еще больше света проникает в помещение.
    • Входные двери
      Наружные двери Jeld-Wen BASIC образуют коллекцию наружных дверей, финского производителя для типовых частных коттеджей. Двери BASIC имеют маркировку CE, что говорит о том, что они отвечают требованиям EC, касающимся охраны здоровья, безопасности, охраны окружающей среды и защиты потребителей

    Описание проекта

    Новый проект дома из бруса - этот просторный дом общей площадью 188,6 м2 , поражает своими габаритами 8,90х11,30. Именно таким должен быть дом для большой семьи. Но не только размеры делают этот дом особенным! Просторная терраса позволит наслаждаться прекрасным видом на приусадебный участок. Вся семья может устраивать там посиделки с друзьями, а дети смогут находиться на свежем воздухе даже в дождливые дни.

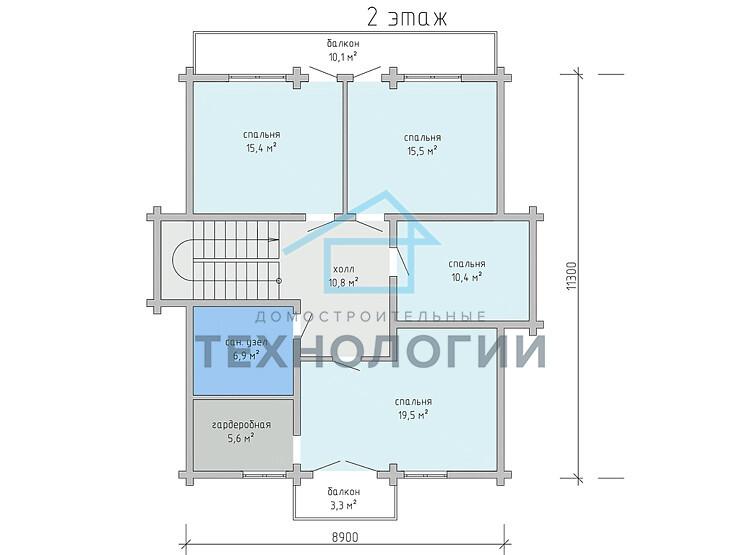

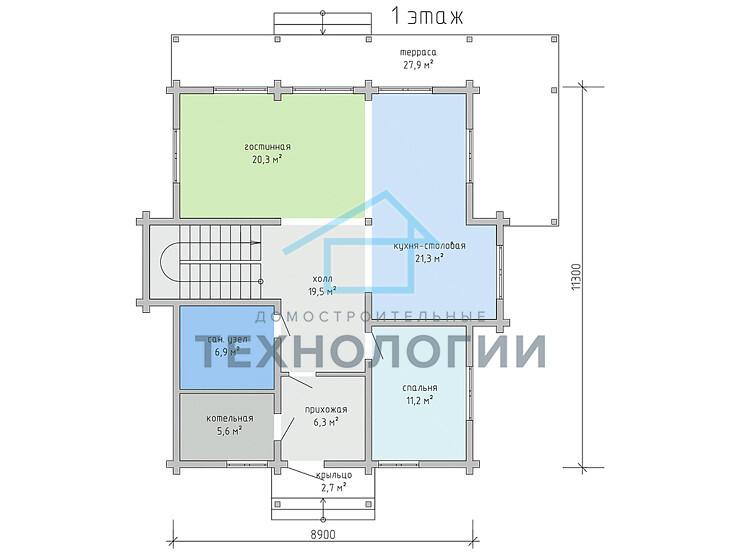

    Удобная планировка - каждому найдется своя отдельная просторная комната. На первом этаже расположены просторная кухня-столовая, гостиная и спальня, которую можно переделать под кабинет для работы. Особое удобство – это наличие санузлов как на первом, так и на втором этаже. Второй этаж полностью предназначен для отдыха, на нем расположено четыре спальни, в трех из которых предусмотрен выход на балкон. Дом запроектирован полностью с учетом его круглогодичного использования.

    Такой дом вы можете построить нашими силами или сами, по нашим чертежам.
