Изготовление арматурного каркаса для фундамента своими руками пошаговая инструкция

Арматурный каркас – это металлическая конструкция из горизонтальных и вертикальных металлических прутков различного сечения, созданного для укрепления бетонного изделия.
Бетон хорошо переносит сжимающие деформации, и плохо справляется с растягивающими нагрузками. Арматурный каркас воспринимает на себя растягивающие и изгибающие деформации, и тем самым делает бетонные изделия прочными и долговечными.

Павел Усманов

Архитектор

Проектирование арматурного каркаса: ключевые этапы и рекомендации

• Оценивается вес здания вместе с фундаментом, и анализируется состав почвы под будущим сооружением.
• Проводится расчет нагрузок от дома на фундамент, и далее на грунт участка строительства. От этого зависит выбор ОТР основания (основного технического решения), и его каркаса.
• Подбираются необходимые конструктивные решения. Они включают в себя, разработку формы и размеров фундамента. Вычисляется программой, не обходимый коэффициент армирования бетона. От него зависит количество арматуры в каркасе.
• Определяется количество, марка и сечение арматурных стержней. Так же прорабатываются способы их эффективного соединения между собой в каркас.

Особенности конструкции арматурного каркаса для фундамента

Коэффициент армирования фундамента - это соотношение сечения бетонного изделия, и толщины всех применяемых в нем арматурных прутков. Чем выше коэффициент, тем больше арматуры в бетоне.

Хорошая арматура для каркаса, выполняется из сплава А 3 (А400). Сечение рабочих, рифленых, горизонтальных прутков обычно от 12 до 16 мм. Эти стержни составляют верхний и нижний ярусы армирования. Рифление позволяет улучшить сцепление прутков каркаса с бетоном, и при этом увеличивает их прочность на изгиб.

Вертикальные и горизонтальные стержни арматуры каркаса, состоят из гладких прутков с толщиной в 8 – 10 мм. П – образные и Г – образные хомуты - усиления, изготовлены из контура такой же гладкой арматуры.

• Марка сплава из которого выполнены стержни арматуры каркаса фундамента.
• Сечение рабочих и вспомогательных стержней всего контура.
• Типа соединения стержней в контуре.
• Правильности конструктива всего каркаса основания.
• Наличие антикоррозийной защиты на прутках арматуры контура.

В углах фундамента основания, и местах соединения Т – образных перемычек, арматурный каркас усиливается П – образными и Г – образными хомутами из прутьев.

Галерея

Разнообразие методов крепления арматуры в фундаменте

Арматура контура каркаса связывается между собой специальной мягкой вязальной проволокой, или сваркой. Метод сваривания стержней арматуры фундамента - основания запрещен СП.

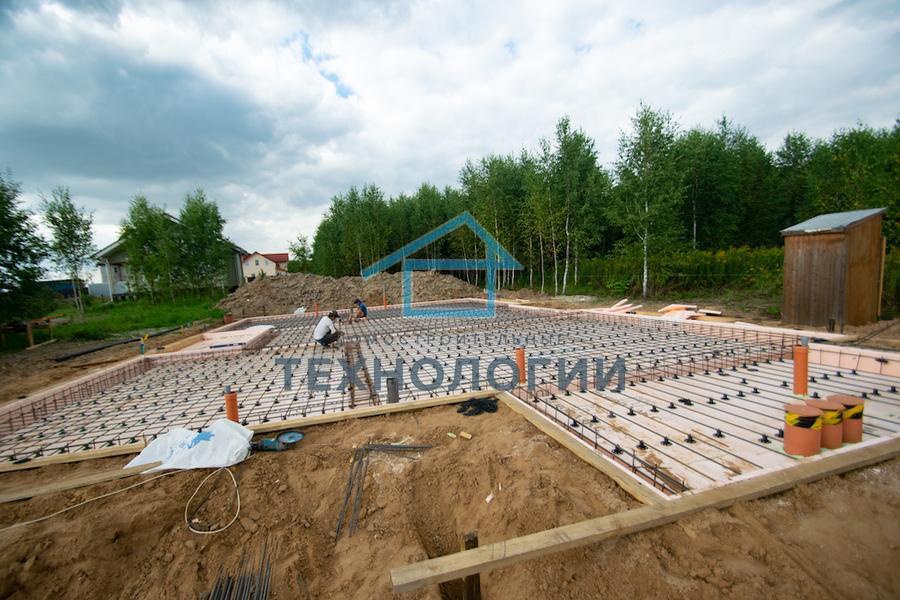

Фото 1. Фундамент - "лента"

Специалисты из компании «Домостроительные технологии Павла Усманова», тактично подсказывают. Это связанно с тем, что сварка пережигает и уменьшает сечение рабочей арматуры. Каркас из стержней остается целым. Это связанно с конструктивом узла, имеющего «микро - запас» свободного хода, и пластичностью самой вязальной проволоки.

Техники и нюансы вязки арматурного каркаса для фундамента

1. Ручной. Это метод работает с применением вязального крючка. «Бухта» проволоки размечается на части по 300 мм. В местах разметок для реза «бухты», они обвязываются металлической проволокой. Это делается для того, чтобы в процессе реза «болгаркой», отрезанные концы проволоки не намотало на диск. Заранее согнутую металлическую вязальную проволоку, по диагонали продели в месте связывания прутков, отогнули концы. Вставили в готовую петлю из проволоки, крючок для вязки и придерживая концы, совершили им несколько вращательных движений, затягивая петлю. В своем большинстве на стройках каркас арматуры основания вяжут именно так.
2. Автоматический. Это способ полагает применение вязального «пистолета» для соединения стержней арматуры фундамента. В устройство вставляется бобина с металлической проволокой, пистолет подносится U – образным «стволом» к месту пересечения арматурных прутков основания. Нажимается «курок», и через секунду, происходит завязывание стержней проволокой. Скорость вязки проволокой очень высокая, качество хорошее. Есть только один минус, такой электрический инструмент дорого стоит, и потому на стройках фундамента применяется для каркаса достаточно редко.

Лучшим типом оснастки считается, вязальное, термообработанное низкоуглеродистое оцинкованное проволочное изделие, с диметром в 1.2 мм. Это самый оптимальный вариант проволоки для создания армокаркаса. Не оцинкованные проволоки того же диаметра, за счет коррозии в бетоне прослужат меньше.

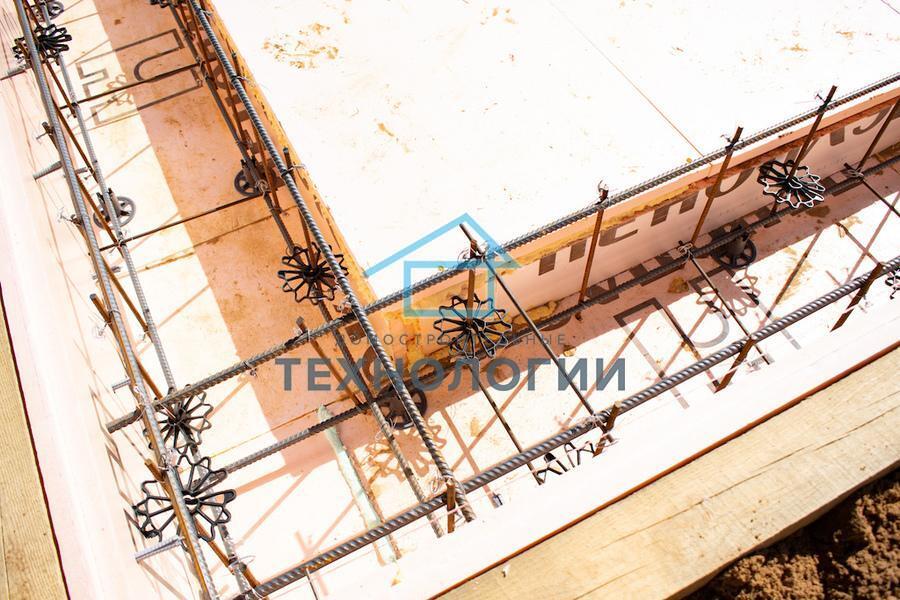

Фото 2. Арматура для плитного фундамента

Усиленные конструкции фундамента: разнообразие и преимущества

1. Плотного армирования. В каркасе применяется два яруса металлической арматуры, соединённых между собой вертикальными стержнями, и усиленных горизонтальными. Такой каркас делает базис надежнее. Он используется в ленточных и плитных фундаментах основаниях.
2. В плитных фундаментах, общее усиление конструкции дополняется созданием на нем армированных ребер жесткости.
3. В буронабивных сваях арматурный каркас фундамента основания формируется из вертикальных рифленых металлических стержней, которые усилены вспомогательными горизонтальными. Короткий «шаг» между ними, это и есть усиление конструкции основания фундамента.

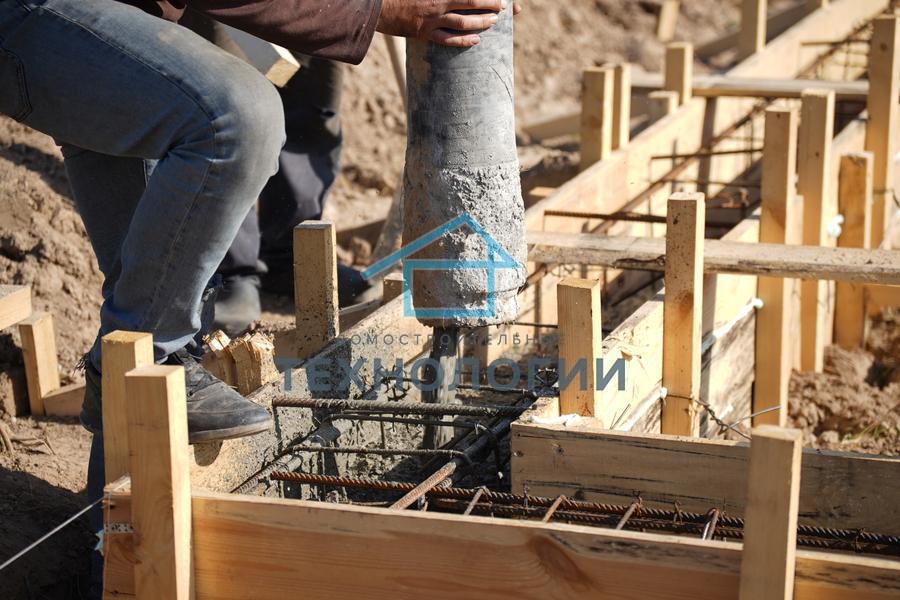

Фото 3. Арматурный каркас фундамента

Различные типы армированных фундаментов

1. Плитный. Это фундамент из железобетона, имеющий две арматурные сетки, одина над другой, с «перевязкой» для их крепления, вертикальными прутками. Сечения рифленых металлических рабочих стержней в сетках по проекту, обычно 10 – 12 мм. Для вспомогательных прутков используется арматура с сечением от 6 до 8 мм. В плите это выглядит, как две стальные сетки, соединённые в качестве крепления, вертикальными связями. Одна стальная сетка в плите снизу, другая сверху. Размер ячеек в стальных сетках обычно выбирают по проекту 200х200 мм. Если необходимо усилить несущие способности плиты, то в местах повышенной нагрузки, под несущими стенами делают стальные сетки с ячейками 150х150 мм или ребра жёсткости. Взаимосвязь простая, чем меньше ячейки стальных сеток, тем прочнее будет базис. Это правило по стальным сеткам, работает при сохранении начального сечения прутов. Арматурный каркас фундамента основания, стоит на дне траншеи на гидроизоляции, на 5-7 см подставках. Подобные пластиковые элементы одеты на боковые стержни, поэтому от опалубки каркас отделен на те же 4 см. После заливки бетона в фундамент - основание, арматурный контур, будет полностью спрятан в нем. Его самые крайние точки крепления, будут в бетоне на глубине 5 мм, поэтому они не будут коррозировать от контакта с атмосферой.
2. Ленточный. В этом популярном фундаменте основания, арматурная конструкция, состоит из основных рифленых прутков, формирующих объемный прямоугольник-каркас. Дополнительные гладкие стержни, в качестве крепления, создают у него горизонтальные и вертикальные связи. Сечения прутков и их «шаг» в ленточной конструкции, делается строго по проекту. Для увеличения несущих способностей, в ленточном базисе, «шаг» поперечных связей может выбран проектантом в 200 мм.
3. Свайный из буронабивных свай. Контур каждой сваи фундамента, имеет вид вытянутого объемного прямоугольника, с тремя/четыремя/шестью угловыми гранями из рифленых прутков арматуры. Дополнительные гладкие стержни, как крепления, становятся вертикальными и горизонтальными перемычками в конструкции будущего железобетонного контура. Их сечение в 6 – 8 мм. Все это составляет армокаркас. Так же конструкция армокаркас, может быть в виде объемного вытянутого треугольника. Все три угла в нем, состоят из рифленых рабочих прутков толщиной в 12 – 14 мм. Пластиковые подставки так же применяются в конструкции, отделяя арматуру на 5 мм, от стенок обсадной трубы или «гильзы» из гидроизоляции. Для успешного бетонирования это необходимо. После заливки бетона, сверху свай арматура фундамента, будет стоять на высоте 30 – 50 см. Для этих прутков есть особая задача в конструкции. Их специально оставляют для того, чтобы потом связать с арматурой железобетонного ростверка или просто для заведения его в бетон.

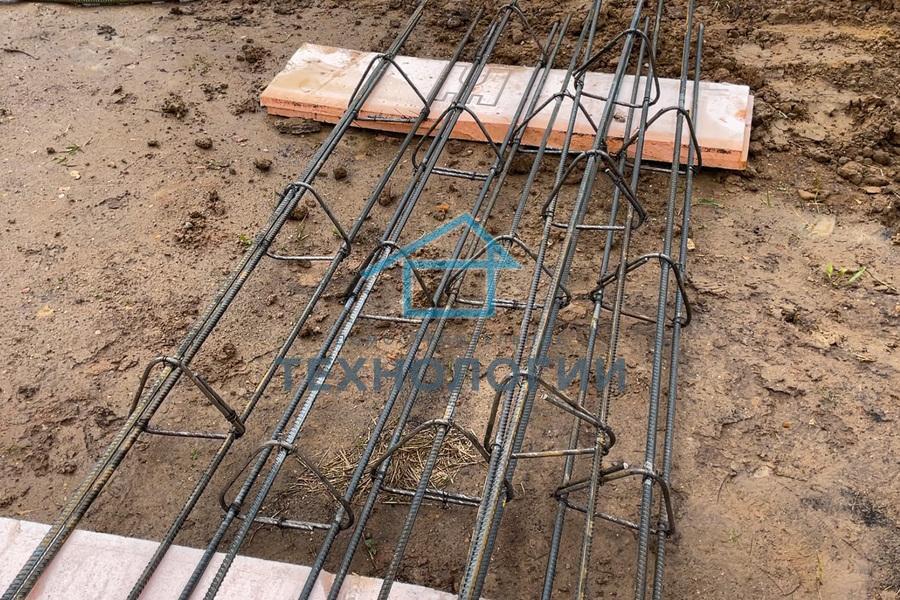

Фото 4. Металлические стержни для буронабивных свай

Последовательность операций при создании арматурного каркаса для фундамента

1. Подготовьте стержни надлежащего сечения, и марки стали. Они должны соответствовать проекту ленточной конструкции фундамента, и составят его армокаркас.
2. Проведите правильную нарезку всех прутков в размер.
3. Положите на 40 мм подставки на дне траншеи, по гидроизоляции, вспомогательные поперечные прутья, с выбранным расстоянием по проекту между ними. В ленточном базисе, ширина «шага» между прутками, по проекту обычно 20 см.
4. Уложите сверху три рабочих рифленых прутка. Свяжите их проволокой с поперечной арматурой.
5. Смонтируйте вертикальную арматуру конструкции, в точках соединения прутьев. Ее высота должна быть ниже верхней части ленточного базиса на 4 см.
6. Свяжите проволокой все готовые арматурные стержни ленточной конструкции.
7. Установите два/ три верхних рабочих прута. Прутья и их перемычки надо укладывать и фиксировать между собой, так же, как и нижние.
8. В углах арматурного каркаса ленточной конструкции, установите дополнительные П или Г – образные соединения. В местах Т – образных соединений частей ленточного базиса, так же следует сделать такие же усиления конструкции. Каждое из них выступит увеличением пространственной жесткости этих узлов.
9. Проведите контроль качества арматурных соединений ленточной основы.

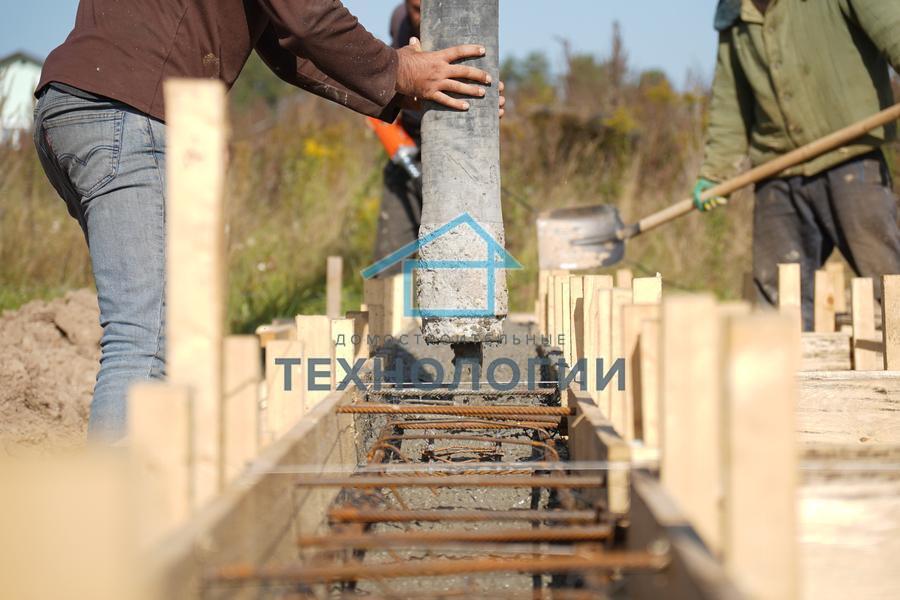

Фото 5. Свайно-ростверковый фундамент

Успешное создание арматурного каркаса для фундамента

Для создания хорошего арматурного каркаса ленточной конструкции, следует поручить это профессиональным строителям из крупной клиентоориентированой компании. Совокупность их навыков, и специальных знаний, поможет получить максимальное качество монтажа.

Компания «Домостроительные технологии Павла Усманова», готова помочь вам, в проектировании и «полном цикле» постройки загородного дома. Мы уже много лет занимаемся этим в Москве и Санкт – Петербурге.
